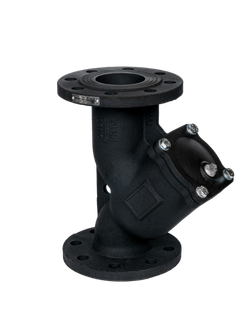

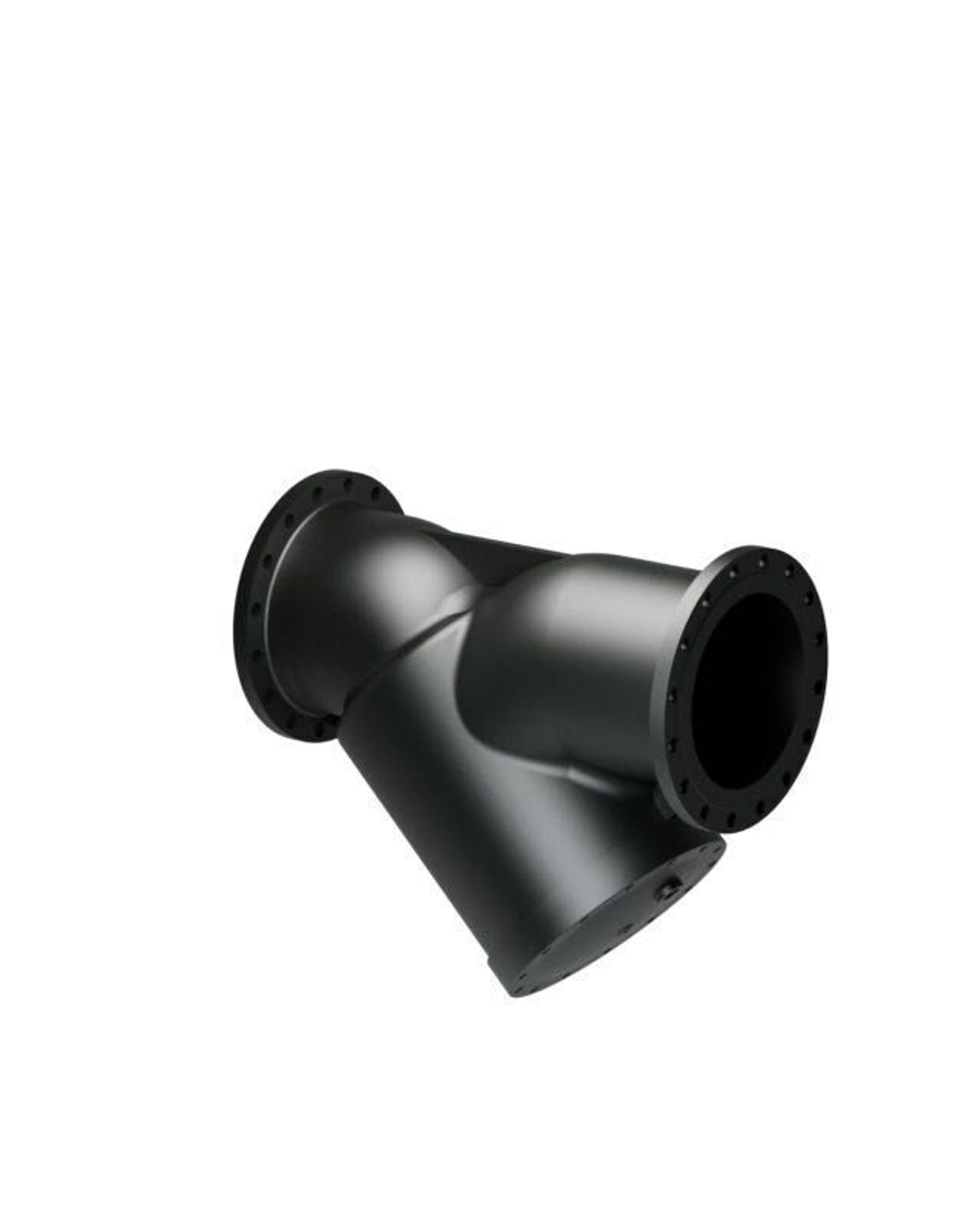

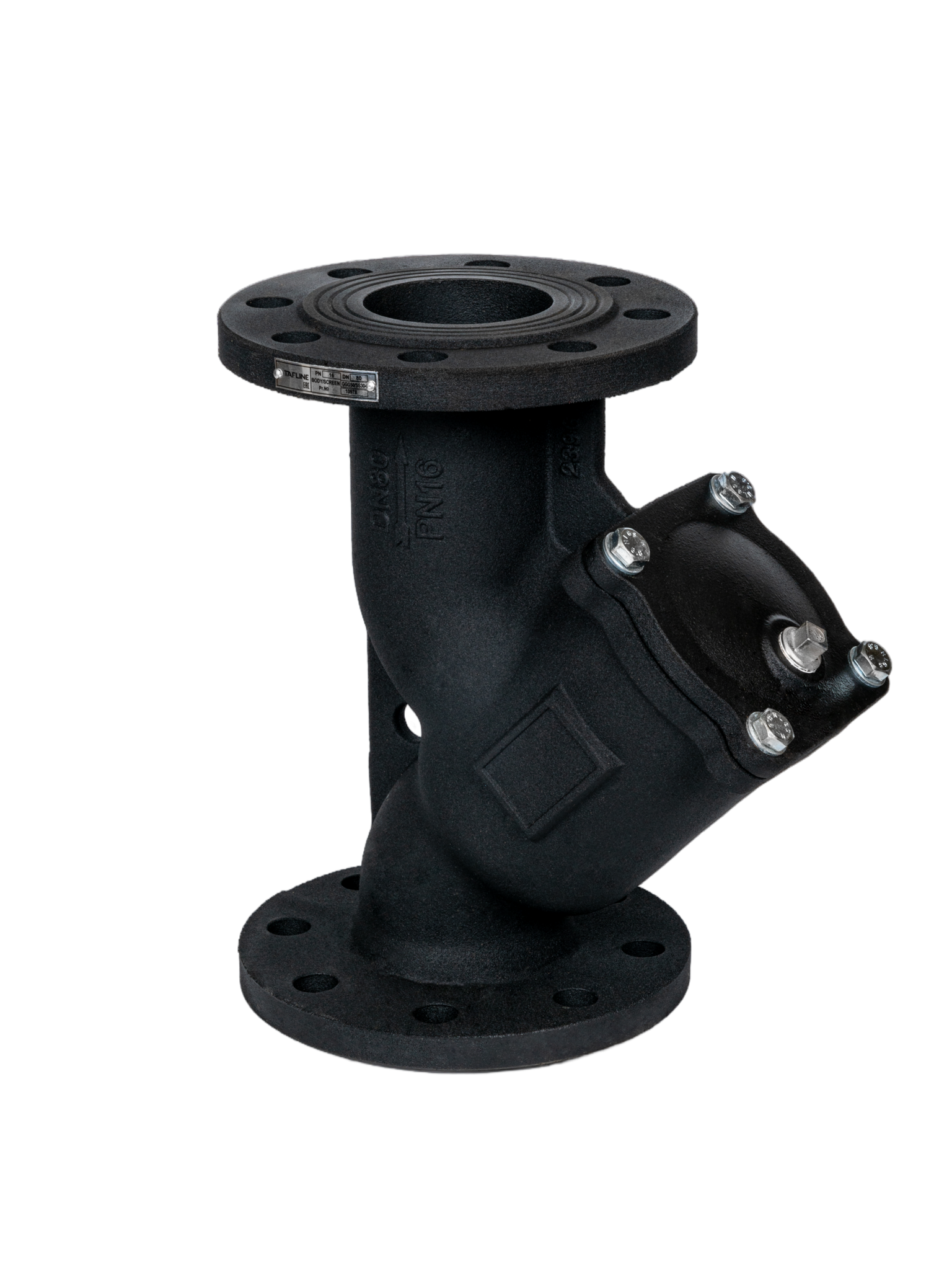

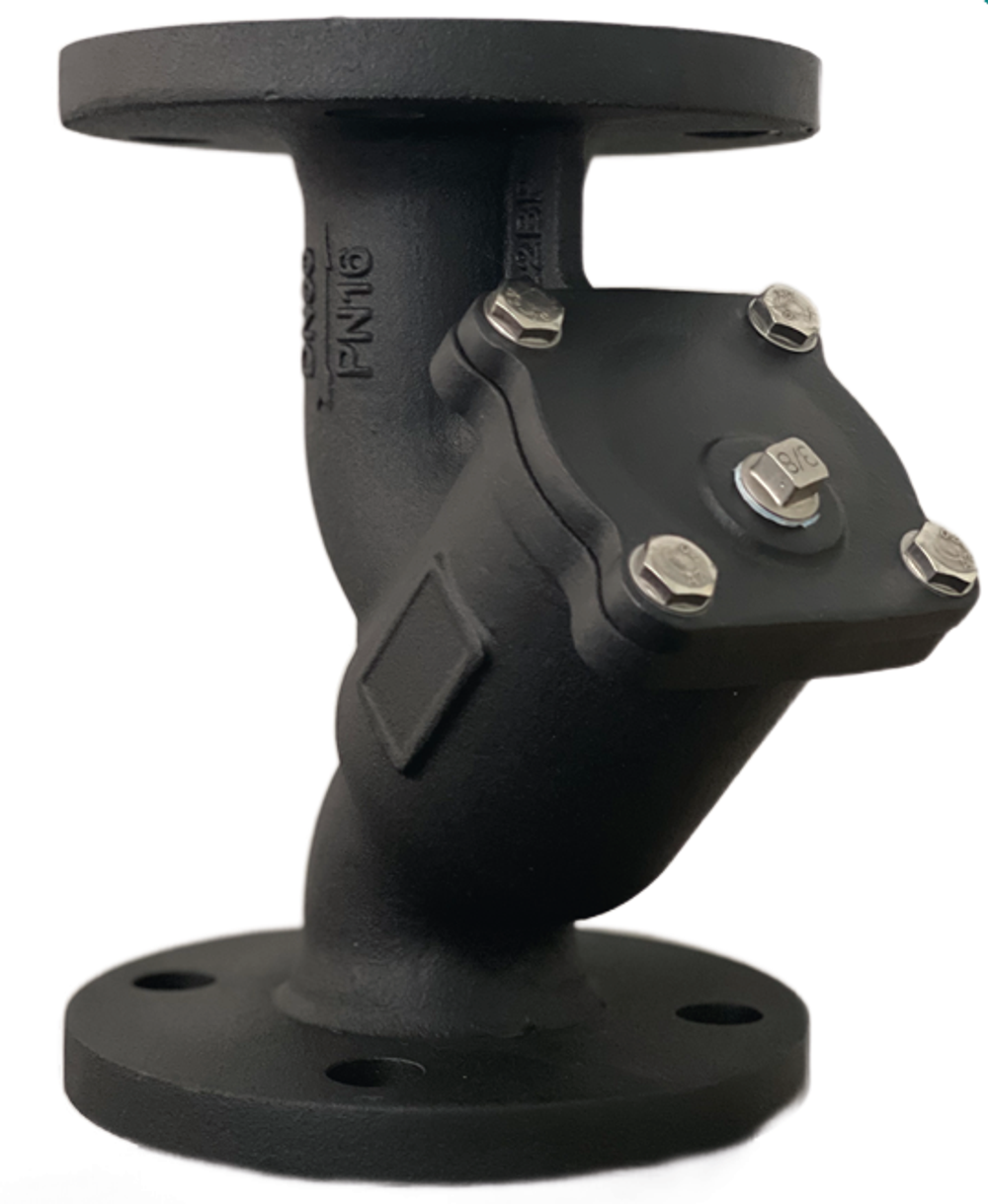

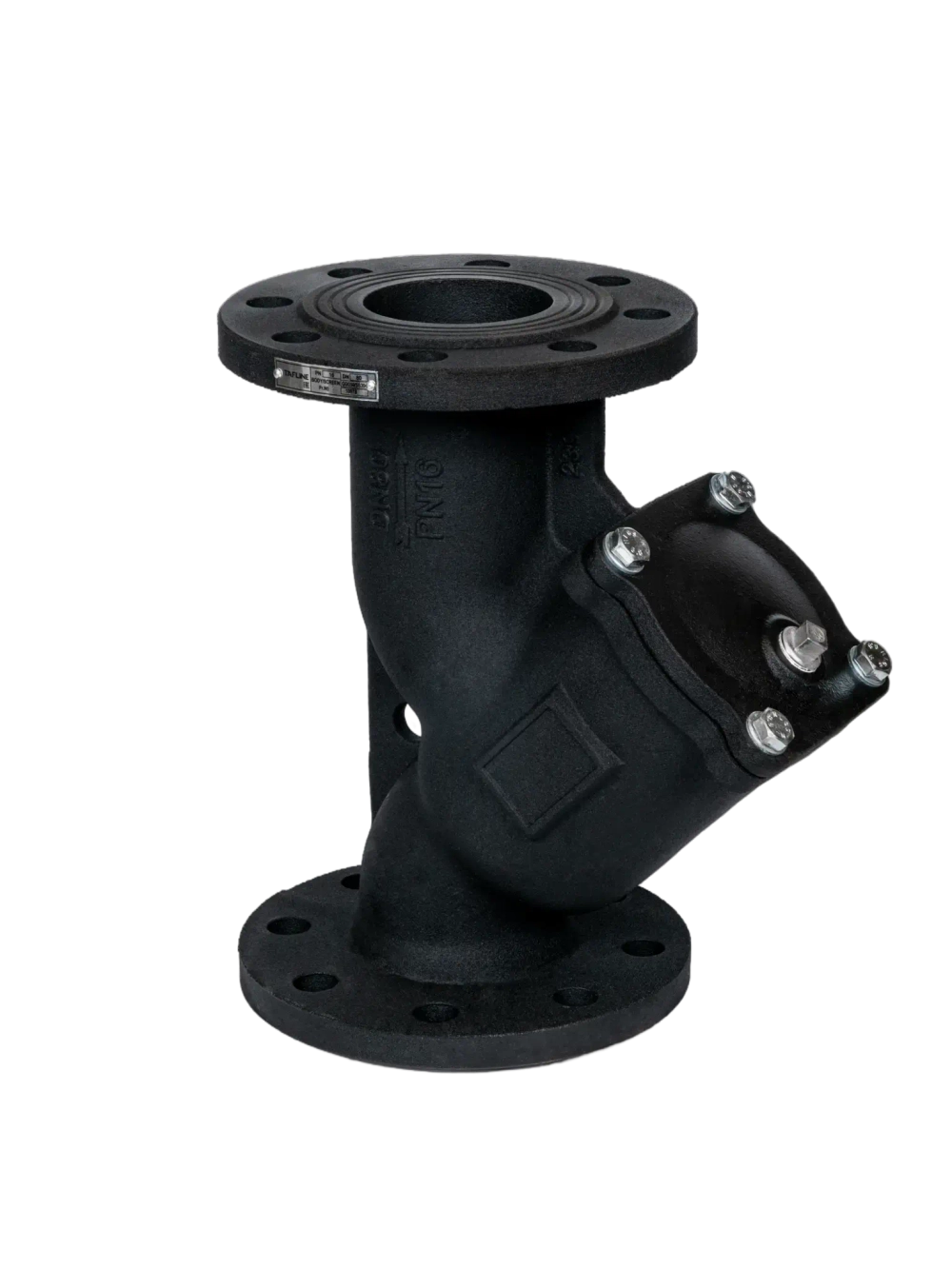

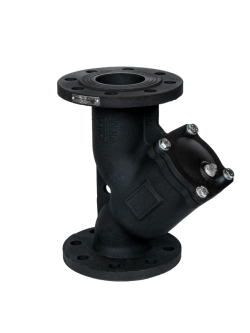

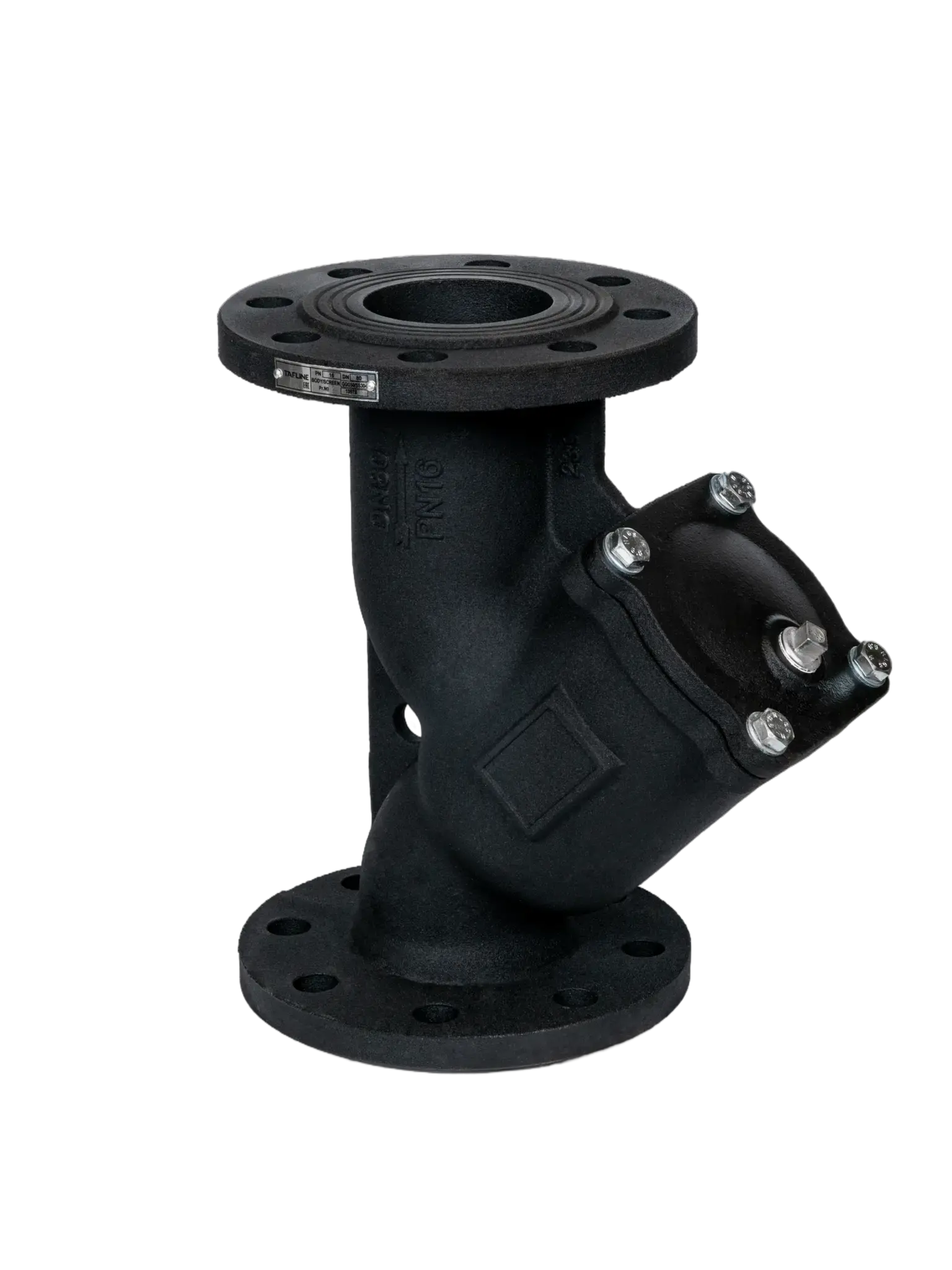

Фильтр сетчатый для грубой очистки от TAFLINE — надежное и эффективное средство для очистки рабочей среды от твердых частиц и загрязнений, устанавливается перед регулирующей арматурой, расходомерами, насосам, с "мокрым" ротором и другими устройствами, для которых важна чистота проходящей через них воды, а так же для механической очистки рабочей среды от грязи, ржавчины, стружки.
Область применения:
Применяются в тепловых пунктах и котельных, в трубопроводах различных сред и жидкостей, где важно обеспечить чистоту и защиту оборудования от механических частиц, например, в системах горячего и холодного водоснабжения, отопления, теплоснабжения, кондиционирования воздуха, а также в нефтегазовой, химической и пищевой промышленности.
Технические характеристики:
Спроектированы для работы с давлением до PN16 и способны обеспечивать стабильную работу при температуре в диапазоне от -20°C до +120°C. Точность фильтрации зависит от выбранного типа сетки и может быть настроена в зависимости от конкретных требований системы.
Способ эксплуатации и способ монтажа:
Фильтры сетчатые TAFLINE легки в эксплуатации и обслуживании. Для очистки сетки от загрязнений достаточно снять крышку фильтра и вынуть сетку, после чего произвести ее промывку или замену.
Отличное соотношение габаритных размеров и простота монтажа делают фильтры сетчатые TAFLINE удобным и эффективным решением для различных систем.
Предоставляемые размеры и характеристики гарантируют легкость интеграции фильтров в уже существующие системы и трубопроводы.
Материальное исполнение:
| № | Деталь | Марка материала/аналог материала |
| 1 | Корпус | GGG50 |
| 2 | Сетка | Нержавеющая сталь |
| 3 | Уплотнительная прокладка | EPDM |
| 4 | Крышка | GGG50 |
| 5 | Заглушка | SS304 |
| 6 | Шайба | Гальваническая сталь |
| 7 | Болт | Гальваническая сталь |

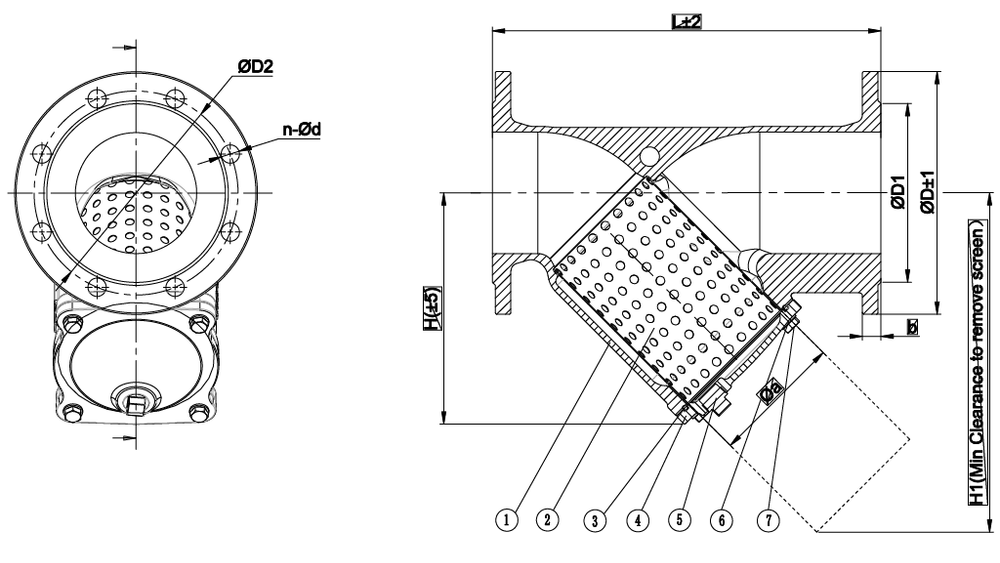

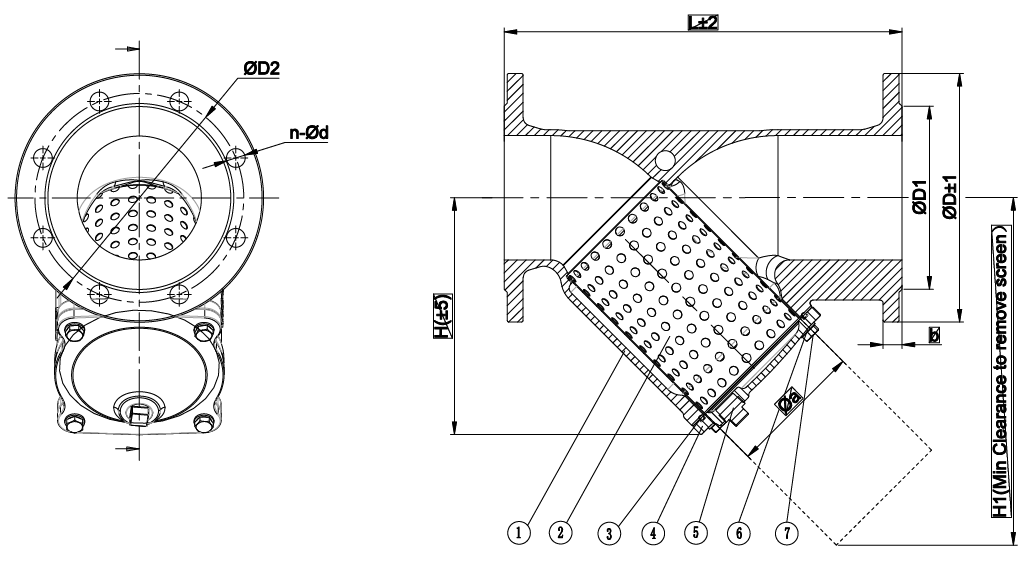

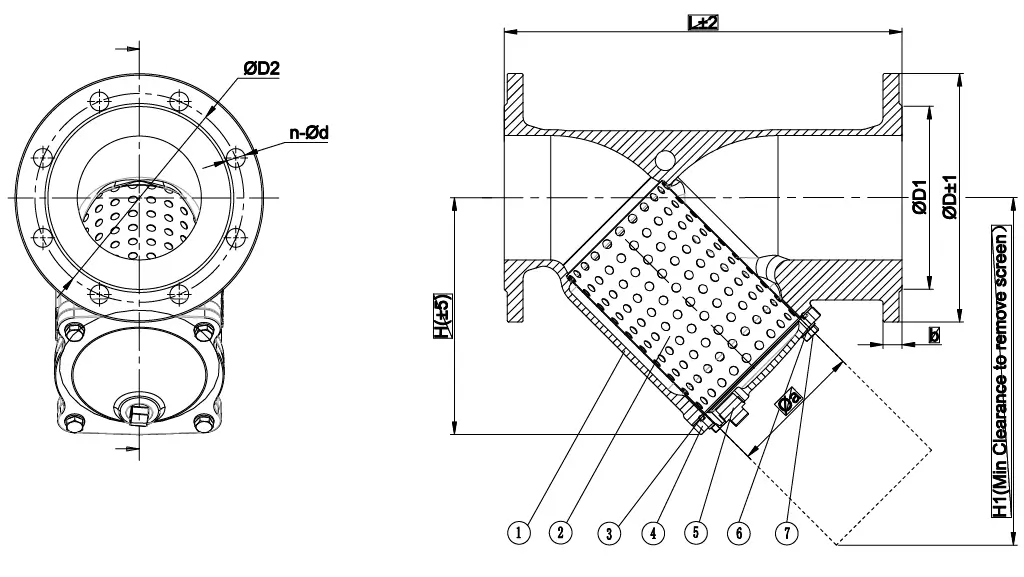

Габаритные размеры:
| Диаметр | L | D | D1 | D2 | n-d | H |
| 15 | 130 | 95 | 65 | 46 | 4-19 | 66 |
| 20 | 150 | 105 | 75 | 56 | 4-19 | 66 |
| 25 | 160 | 115 | 75 | 65 | 4-19 | 75 |
| 32 | 180 | 140 | 100 | 76 | 4-19 | 77 |
| 40 | 200 | 150 | 110 | 84 | 4-19 | 91 |
| 50 | 230 | 165 | 125 | 99 | 4-19 | 141 |
| 65 | 290 | 185 | 118 | 145 | 4-19 | 155 |
| 80 | 310 | 200 | 132 | 160 | 8-19 | 19 |
| 100 | 350 | 220 | 156 | 180 | 8-19 | 19 |
| 125 | 400 | 250 | 184 | 210 | 8-19 | 19 |
| 150 | 480 | 285 | 211 | 240 | 8-23 | 19 |
| 200 | 600 | 340 | 266 | 295 | 12-23 | 20 |
