DN 350

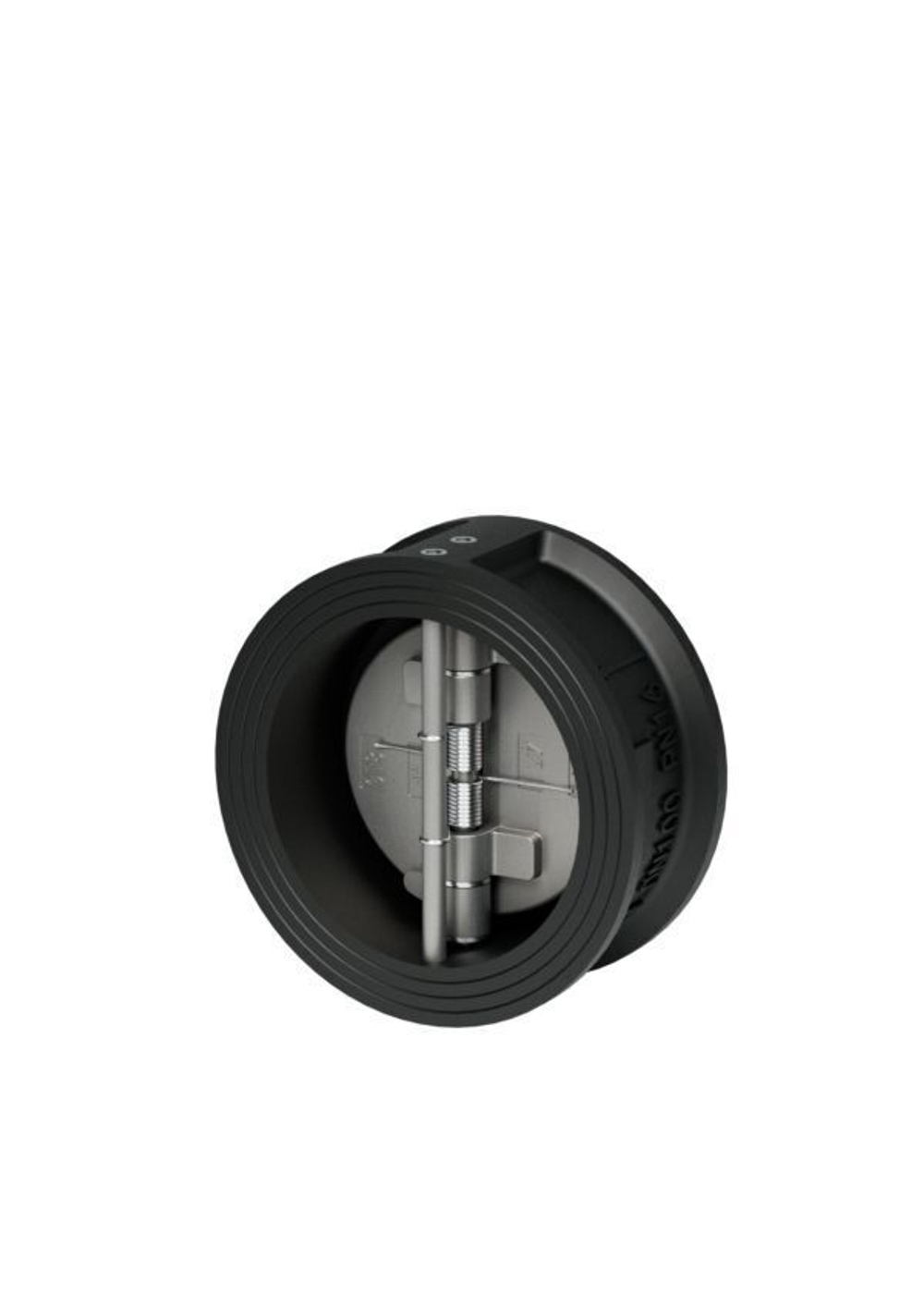

Клапан обратный двухстворчатый TAFLINE, серия TL77R-16D, ДУ350

Характеристики

DN	350
PN	16
Рабочая среда	Вода, водный раствор гликоля до 50%
t раб. среды, °C	-20/+120
Материал корпуса	Чугун
Присоединение	Межфланцевое
Макс. рабочее давление, бар	16
t окр. среды,°C	-20/+70
Материалы дисков	CF8

Описание

Двустворчатый обратный клапан чугунный межфланцевый TAFLINE серия TL77R-16D применяется в тепловых пунктах и котельных, в трубопроводных системах тепло- и холодоснабжения, системах отопления, водоподготовки для предотвращения обратного потока рабочей среды.

При образовании обратного потока в системе, заслонка автоматически закрывается, перекрывая поток рабочей среды и предотвращает аварийные ситуации.

Технические характеристики:

Наименование параметра	Значение
Рабочая среда	Вода, растворы гликолей до 50%
Номинальное давление, PN	16
Исполнение затвора	Двустворчатый
Тип присоединения к трубопроводу	Межфланцевый
Температура рабочей среды t, ℃	От -20 до +120
Температура окружающей среды t, ℃	От -20 до +70
Относительная влажность воздуха, %, не более)	80%
Класс герметичности по ГОСТ 9544-2015	Класс А (при давлении противотока 0,1 бар)

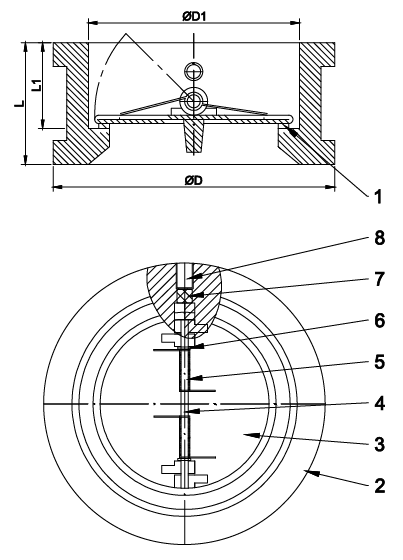

Материальное исполнение:

№	Деталь	Марка материала/аналог материала
1	Седло	EPDM
2	Корпус	Чугун (CI) + эпоксидное покрытие (Epoxy spray)
3	Диск	CF8
4	Основание	SS416
5	Пружина	SS304
6	Шайба	PTFE
7	Уплотнительная прокладка	EPDM
8	Заглушка	WCB

Габаритные размеры:

Артикул	D	D1	L	L1
KOD1409/40	91	65	43	33
KOD1409/50	107	65	43	33
KOD1409/65	127	80	46	34
KOD1409/80	142	94	64	44
KOD1409/100	162	117	64	48
KOD1409/125	192	145	70	50
KOD1409/150	218	170	76	52
KOD1409/200	273	224	89	58
KOD1409/250	328	265	114	78
KOD1409/300	378	310	114	74
KOD1409/350	438	360	127	79
KOD1409/400	489	410	140	88
KOD1409/450	535	450	152	98
KOD1409/500	594	505	152	100
KOD1409/600	720	624	178	124

Документация

Руководство по эксплуатации

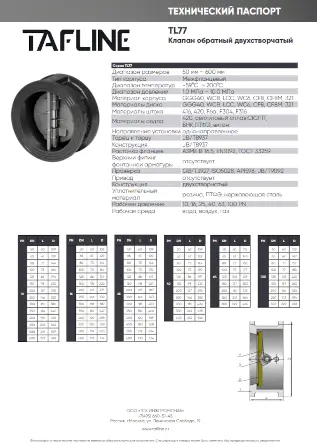

Паспорт

Чертежи и BIM модели

https://disk.360.yandex.ru/d/H9OnfQgOZIt4EQ

Сертификаты

Декларация о соответствии обратных клапанов

Купить в 1 клик

Клапан обратный двухстворчатый СЕРИЯ TL77R-16D TAFLINE

Артикул	DN Выбрать	PN Выбрать	Цена со скидкой руб./шт	Розничная цена руб./шт	Наличие
KOD1409/40	40	16	3 174 ₽	5 120 ₽	2 шт.
KOD1409/50	50	16	3 174 ₽	5 120 ₽	1 шт.
KOD1409/65	65	16	3 528 ₽	5 690 ₽	27 шт.
KOD1409/80	80	16	4 940 ₽	7 967 ₽	92 шт.
KOD1409/100	100	16	6 703 ₽	10 812 ₽	73 шт.
KOD1409/125	125	16	9 526 ₽	15 365 ₽	85 шт.
KOD1409/150	150	16	13 055 ₽	21 056 ₽	51 шт.
KOD1409/200	200	16	22 934 ₽	36 990 ₽	62 шт.
KOD1409/250	250	16	38 886 ₽	62 720 ₽	20 шт.
KOD1409/300	300	16	53 988 ₽	87 077 ₽	18 шт.
KOD1409/350	350	16	148 609 ₽	239 692 ₽	По запросу

Описание

Характеристики

Документация

Сертификаты

Описание

Технические характеристики:

Наименование параметра	Значение
Рабочая среда	Вода, растворы гликолей до 50%
Номинальное давление, PN	16
Исполнение затвора	Двустворчатый
Тип присоединения к трубопроводу	Межфланцевый
Температура рабочей среды t, ℃	От -20 до +120
Температура окружающей среды t, ℃	От -20 до +70
Относительная влажность воздуха, %, не более)	80%
Класс герметичности по ГОСТ 9544-2015	Класс А (при давлении противотока 0,1 бар)

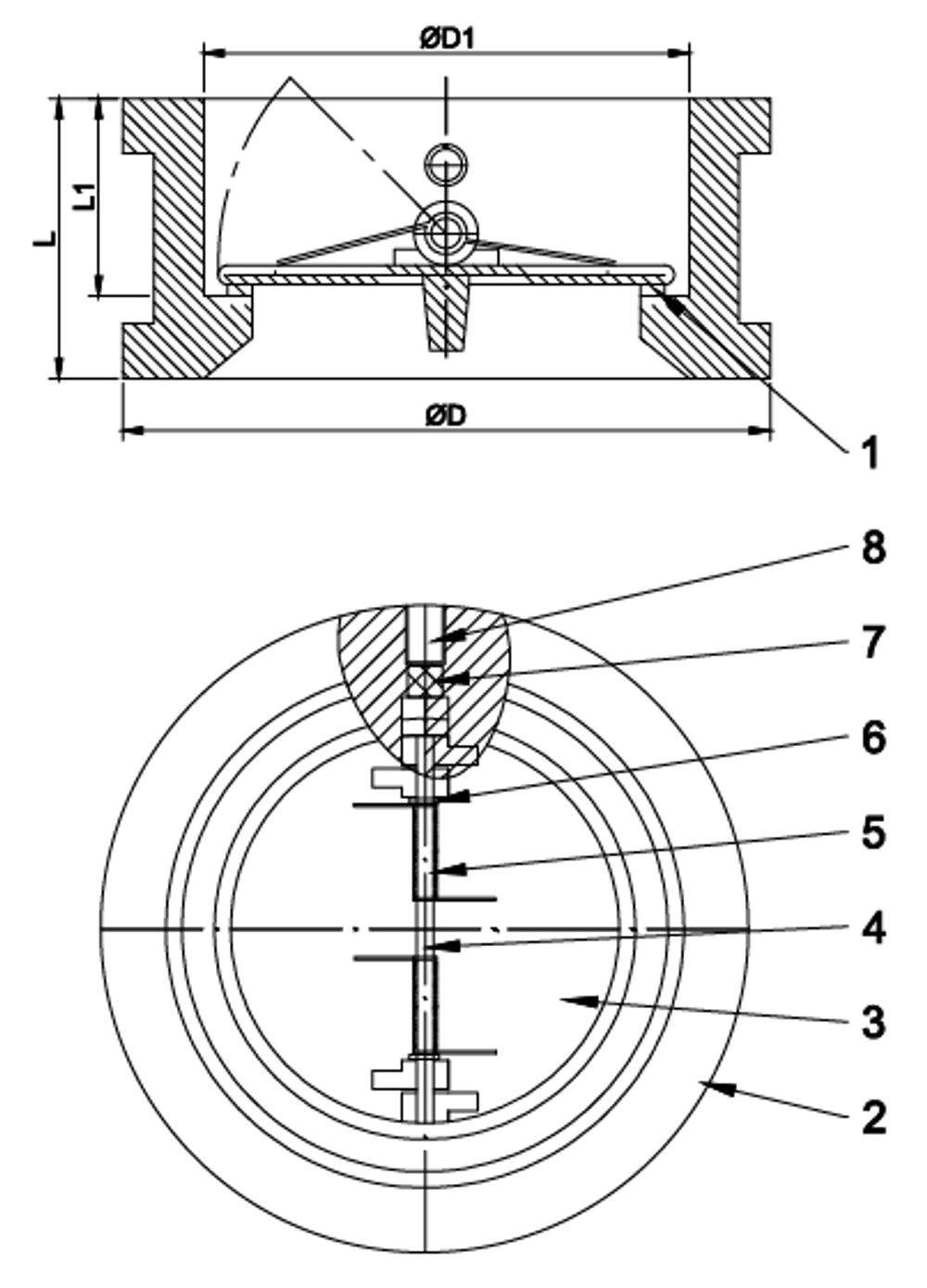

Материальное исполнение:

№	Деталь	Марка материала/аналог материала
1	Седло	EPDM
2	Корпус	Чугун (CI) + эпоксидное покрытие (Epoxy spray)
3	Диск	CF8
4	Основание	SS416
5	Пружина	SS304
6	Шайба	PTFE
7	Уплотнительная прокладка	EPDM
8	Заглушка	WCB

Габаритные размеры:

Артикул	D	D1	L	L1
KOD1409/40	91	65	43	33
KOD1409/50	107	65	43	33
KOD1409/65	127	80	46	34
KOD1409/80	142	94	64	44
KOD1409/100	162	117	64	48
KOD1409/125	192	145	70	50
KOD1409/150	218	170	76	52
KOD1409/200	273	224	89	58
KOD1409/250	328	265	114	78
KOD1409/300	378	310	114	74
KOD1409/350	438	360	127	79
KOD1409/400	489	410	140	88
KOD1409/450	535	450	152	98
KOD1409/500	594	505	152	100
KOD1409/600	720	624	178	124
