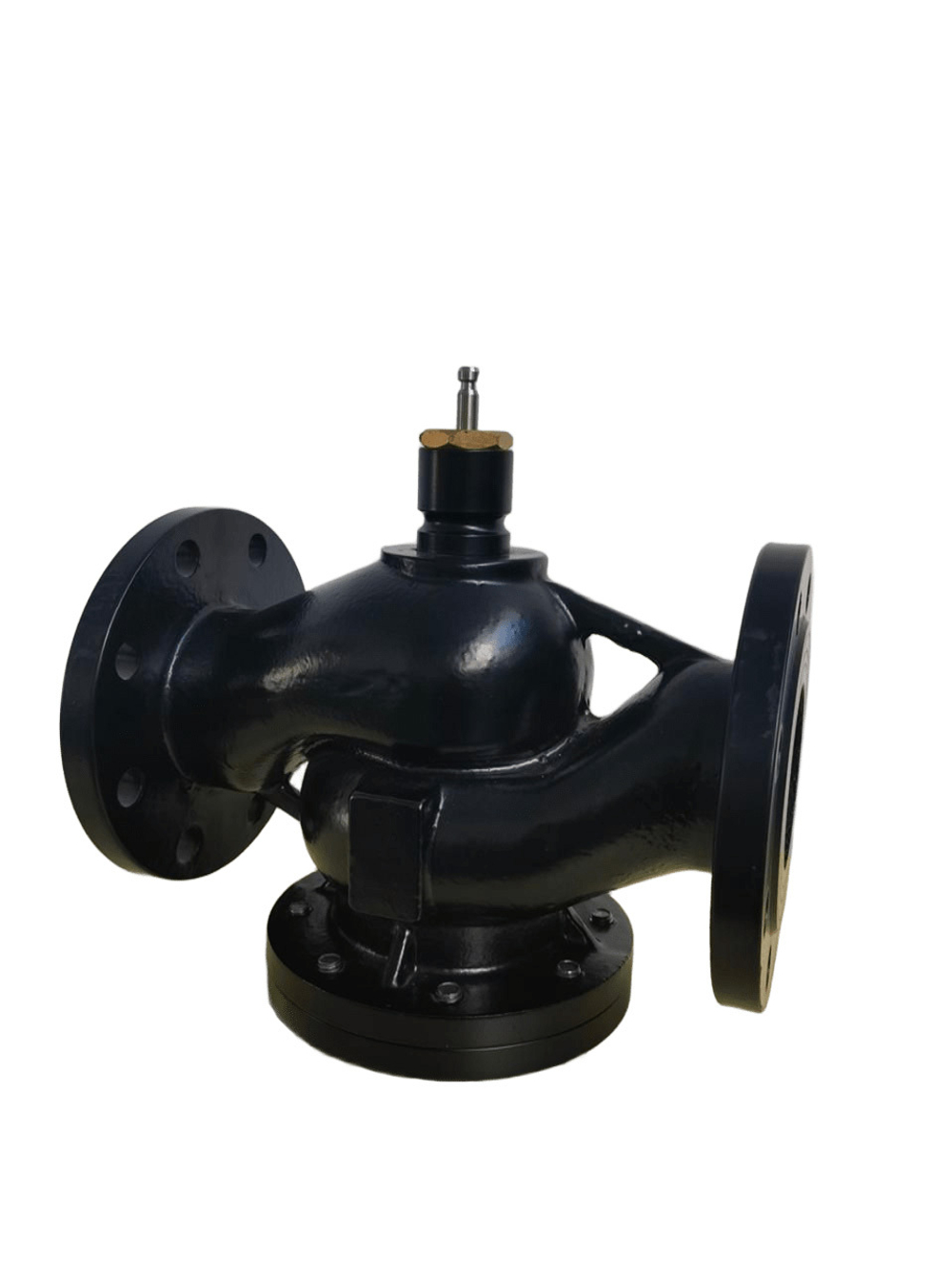

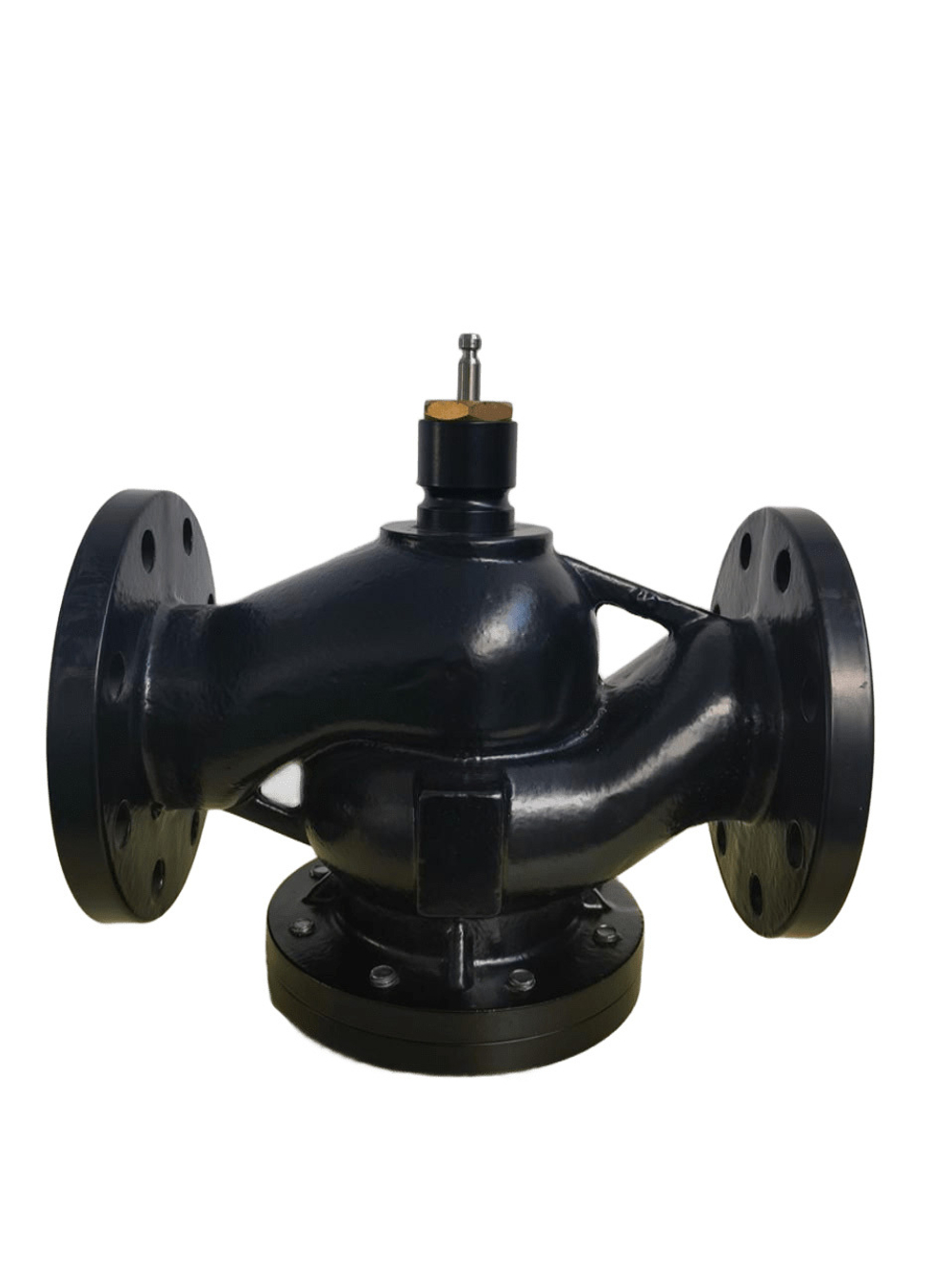

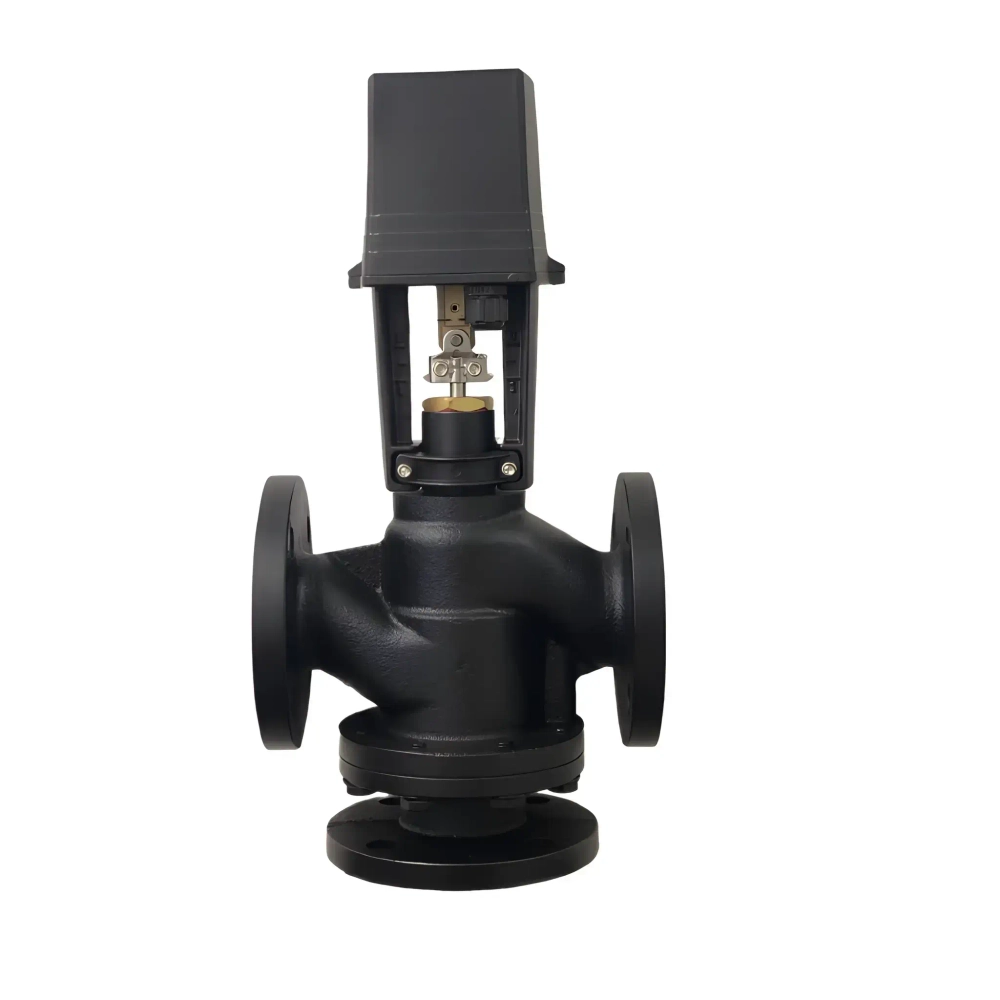

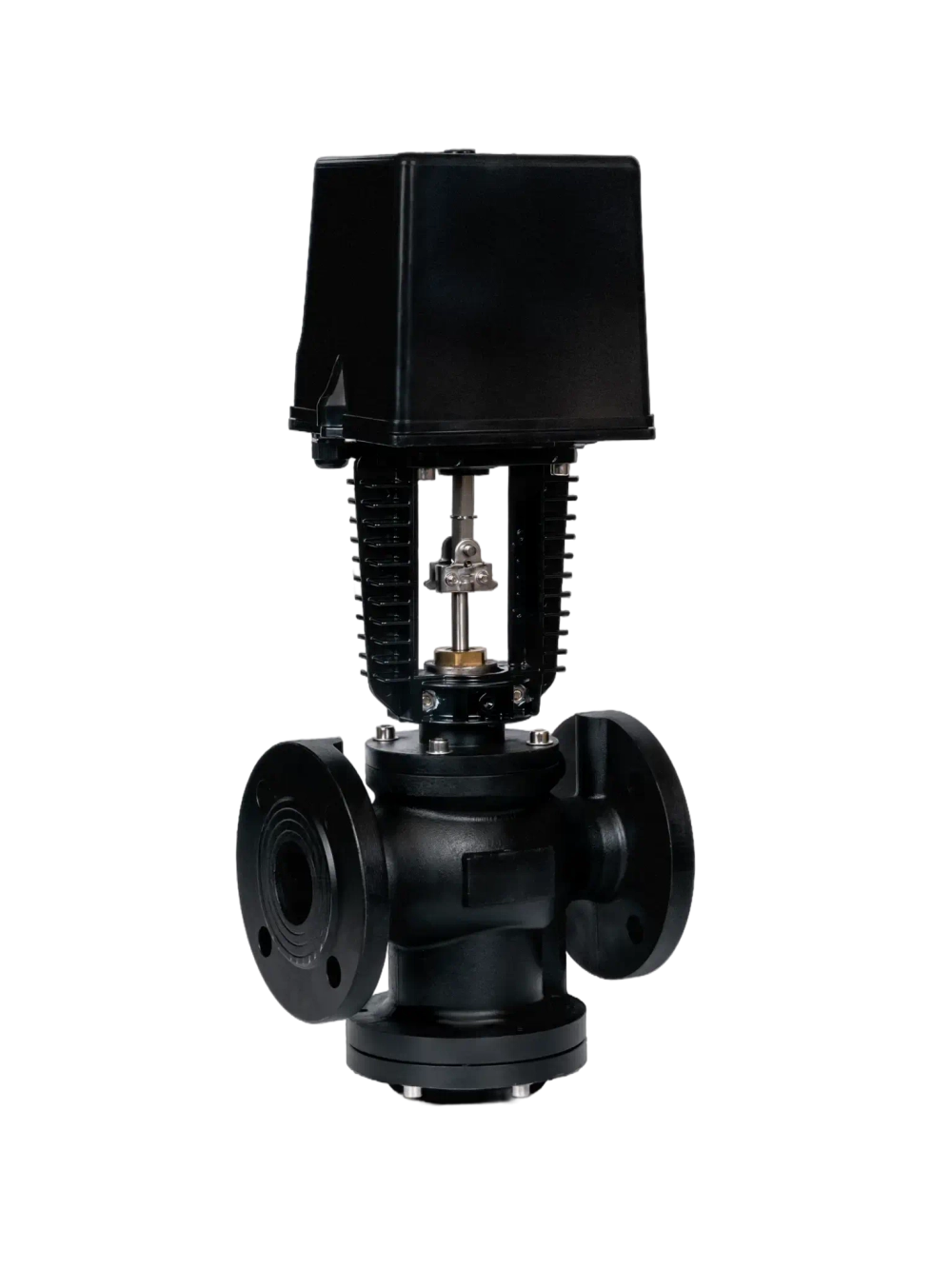

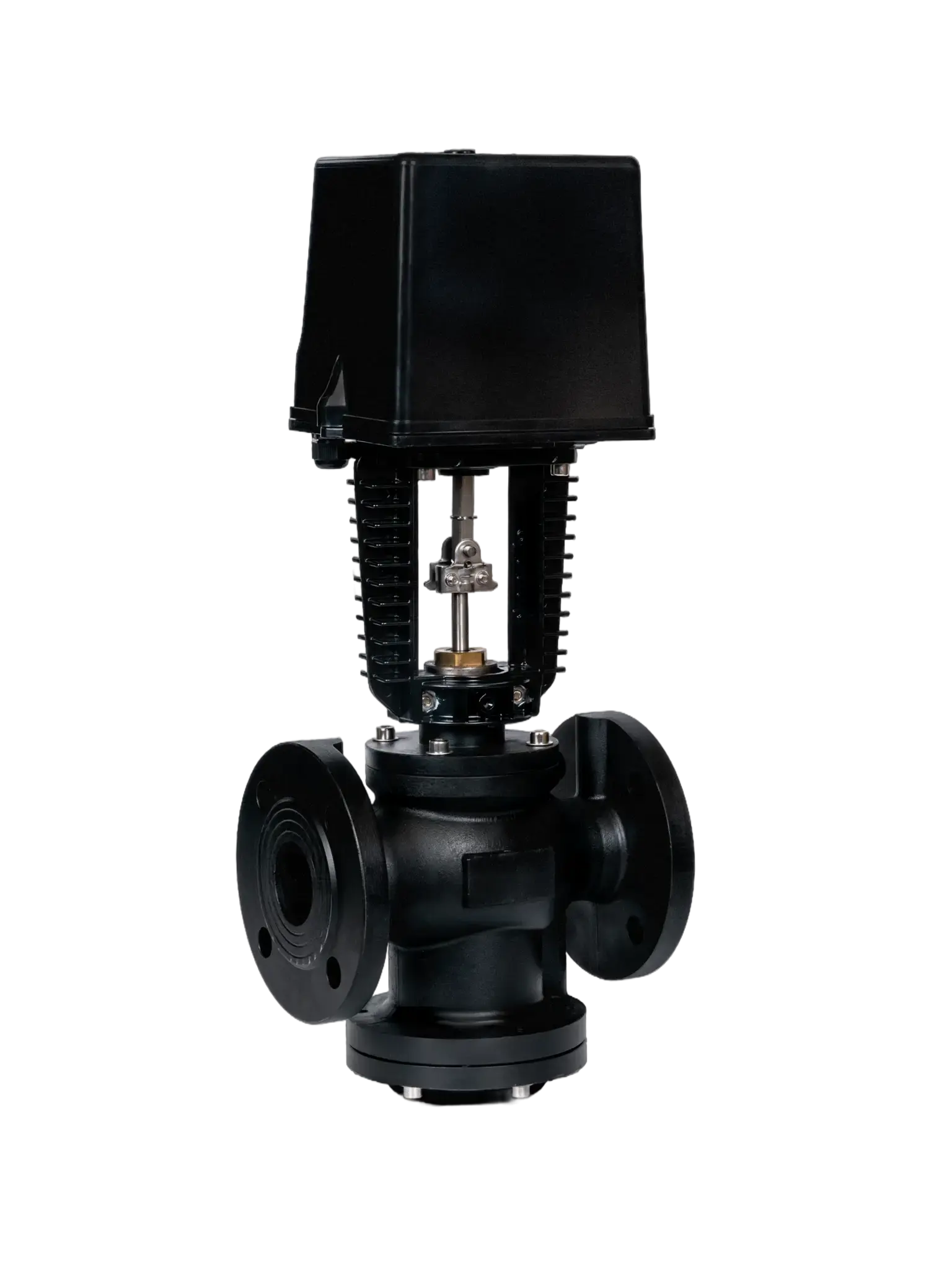

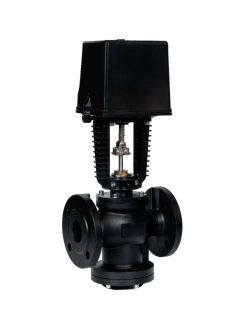

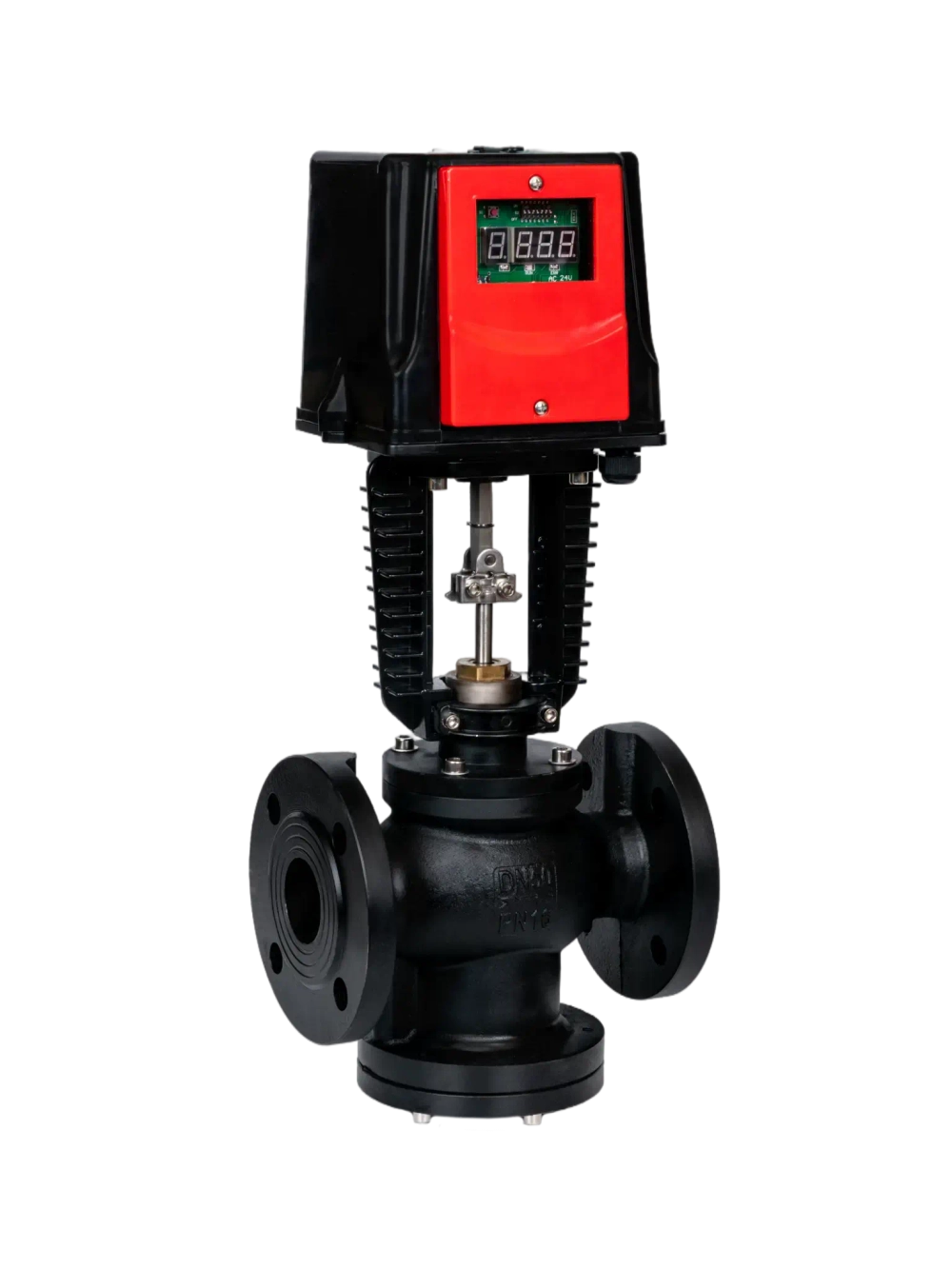

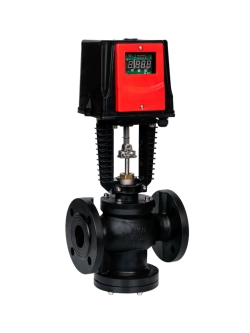

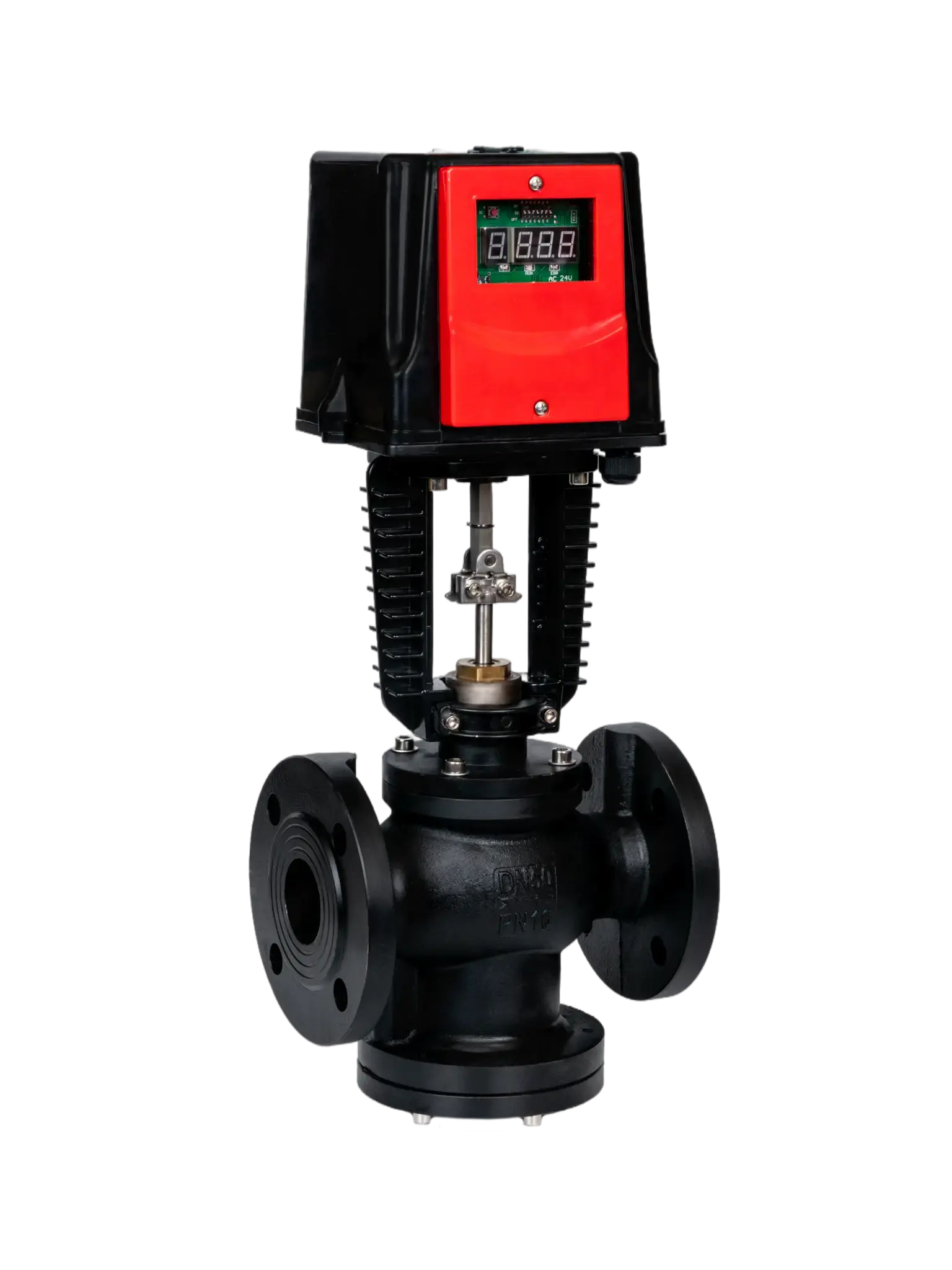

Регулирующий клапан трехходовой фланцевый чугунный TAFLINE серия TL3V оснащен 3-х ходовым механизмом, это позволяет регулировать потоки системы в трех различных направлениях, что обеспечивает максимальную гибкость системы и контроль над процессами.
Заслонка клапана TL3-V имеет точное позиционирование и легко достигает необходимого уровня регулирования, данное регулирование особенно важно в системах с высоким требованием точности.
Применение:
Системы тепло- и холодоснабжения
Тепловые пункты и котельные
ГВС и ХВС

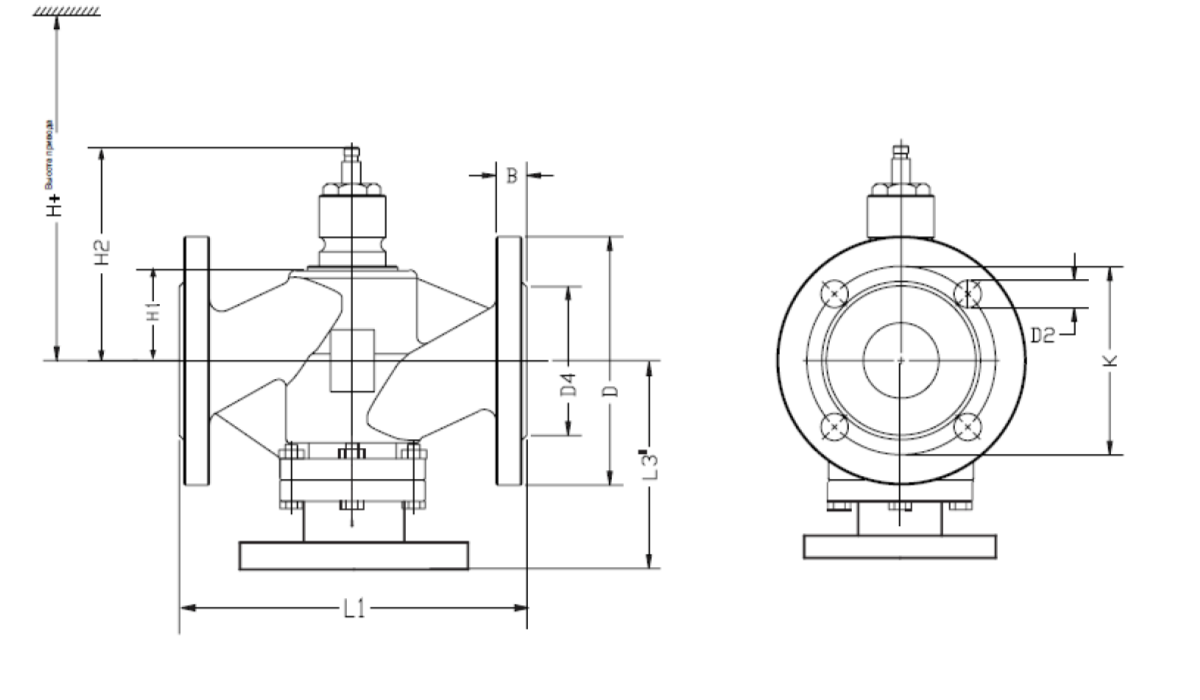

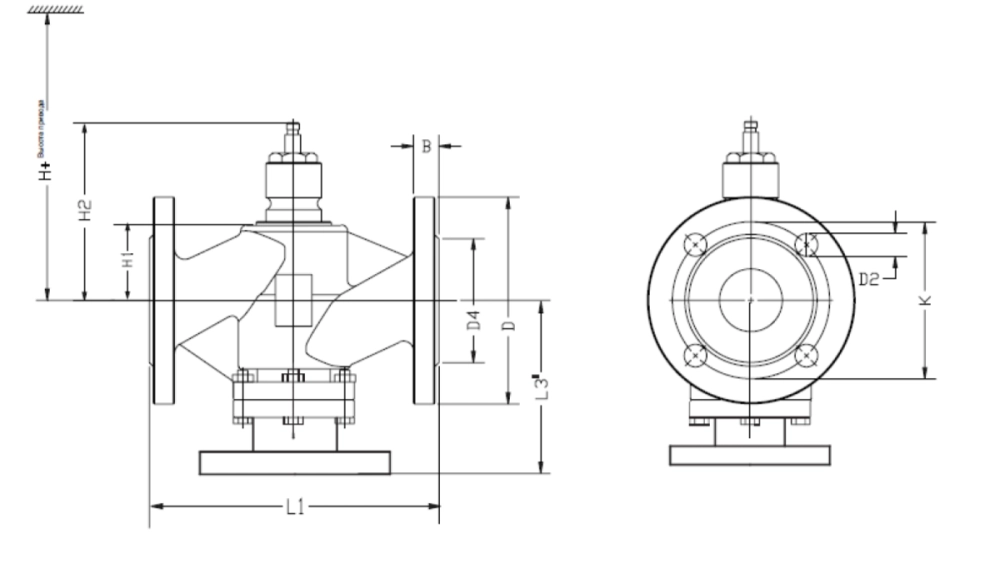

Габаритные размеры:
| Артикул | DN | В | D | D2 | D4 | K | L1 | L2 | L3 | H1 | H2 | H-1 | H-2 | H-3 |
| TL3-0001 | 15 | 14 | 95 | 4-14 | 46 | 65 | 130 | 65 | 106 | 31 | 107 | 371 | 562 | 586 |
| TL3-0002 | 20 | 16 | 105 | 4-14 | 56 | 75 | 150 | 75 | 106 | 31 | 107 | 371 | 526 | 586 |
| TL3-0003 | 25 | 16 | 115 | 4-14 | 65 | 85 | 160 | 80 | 111 | 36 | 112 | 376 | 531 | 591 |
| TL3-0004 | 32 | 18 | 140 | 4-18 | 76 | 100 | 180 | 90 | 121 | 45 | 121 | 385 | 540 | 600 |
| TL3-0005 | 40 | 18 | 150 | 4-18 | 84 | 110 | 200 | 100 | 122 | 50 | 126 | 390 | 545 | 605 |
| TL3-0006 | 50 | 20 | 165 | 4-18 | 99 | 125 | 230 | 115 | 136 | 60 | 136 | 400 | 555 | 615 |
| TL3-0007 | 65 | 20 | 185 | 4-18 | 118 | 145 | 290 | 145 | 156 | 90 | 166 | 430 | 585 | 645 |
| TL3-0008 | 80 | 22 | 200 | 8-18 | 132 | 160 | 310 | 155 | 185 | 120 | 196 | 460 | 615 | 675 |
| TL3-0009 | 100 | 23 | 220 | 8-18 | 156 | 180 | 350 | 175 | 202 | 162 | 238 | / | 657 | 717 |
| TL3-0010 | 125 | 24 | 250 | 8-18 | 184 | 210 | 400 | 200 | 240 | 157 | 233 | / | 652 | 712 |
| TL3-0011 | 150 | 25 | 285 | 8-22 | 211 | 240 | 480 | 240 | 270 | 171 | 247 | / | 666 | 726 |
| TL3-0012 | 200 | 26 | 340 | 12-22 | 266 | 295 | 500 | 250 | 320 | 263 | 339 | / | 758 | 818 |
Примечания:
B: Толщина фланца
D: Диаметр внешней окружности фланца
D2: Количество и диаметр отверстий для фланцевых болтов
D4: Наружный диаметр торцевой поверхности уплотнения фланца
K: Диаметр центральной линии отверстия для фланцевого болта
L1: Расстояние от торцевой поверхности левого и правого фланцев
L3: Расстояние от центральной линии левого и правого фланцев двухходового клапана до нижней части корпуса клапана
L3: Расстояние от осевой линии левого и правого фланцев трехходового клапана до торца нижнего фланца
H-1: Расстояние от центральной линии левого и правого фланцев до верхней части привода 1500N и 1000N
H-2: Расстояние от центральной линии левого и правого фланцев до верхней части привода без ручного приспособления на 1800N, 3000N и 5000N
H-3: Расстояние от центральной линии левого и правого фланцев до верхней части привода с ручным приспособлением на 1800N, 3000N и 5000N
H-4: Расстояние от центральной линии левого и правого фланцев до вершины привода с ручным приспособлением.

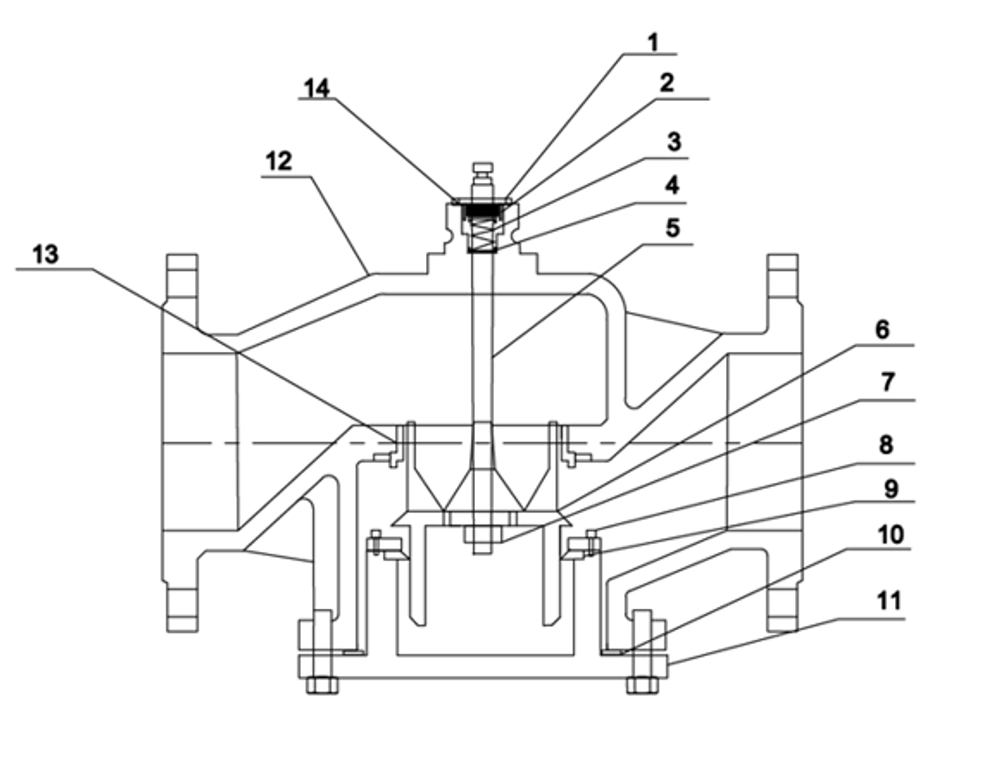

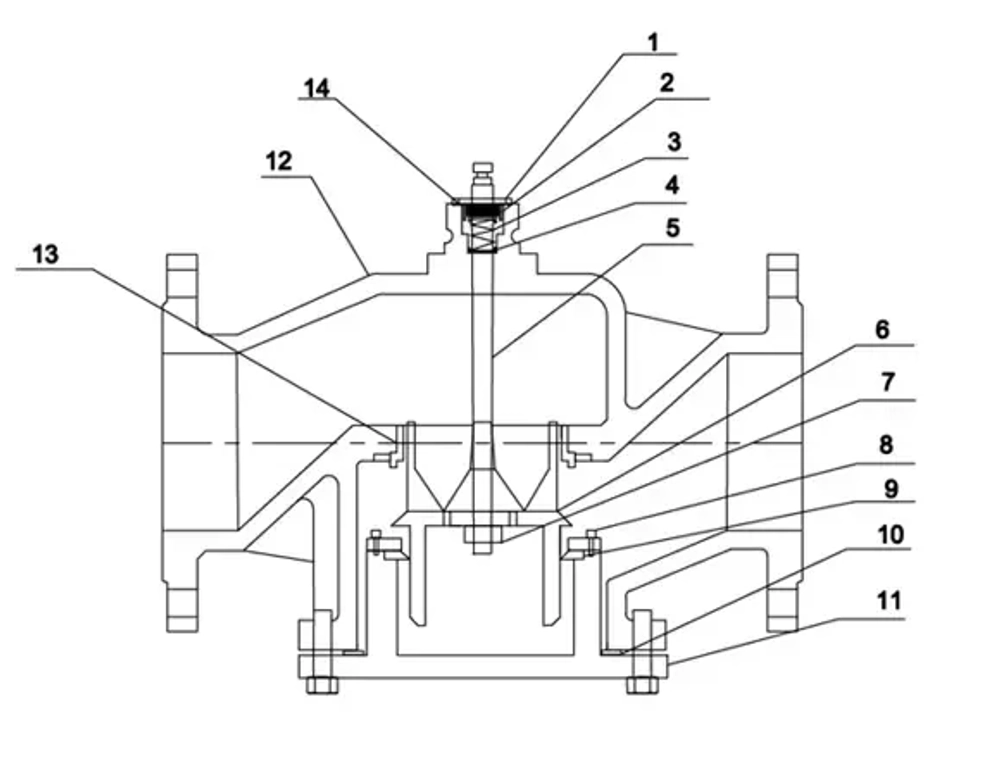

Материальное исполнение:
| № | Деталь | Марка материала/аналог материала |
| 1 | Уплотнительный сальник | Brass |
| 2 | Упаковка | PTFE+VITON |
| 3 | Пружина | Нержавеющая сталь SS304 |
| 4 | Седло | Алюминий |
| 5 | Шток | Нержавеющая сталь SS304 |
| 6 | Диск | Нержавеющая сталь SS304 |
| 7 | Гайка | Нержавеющая сталь SS304 |
| 8 | Болт | Нержавеющая сталь SS304 |
| 9 | Уплотнительное кольцо | PTFE |
| 10 | Прокладка | XB350 |
| 11 | Основание | Ковкий чугун GGG40 |
| 12 | Корпус | Ковкий чугун GGG40 |
| 13 | Гильза | Нержавеющая сталь SS304 |
| 14 | Шайба | Алюминий |
