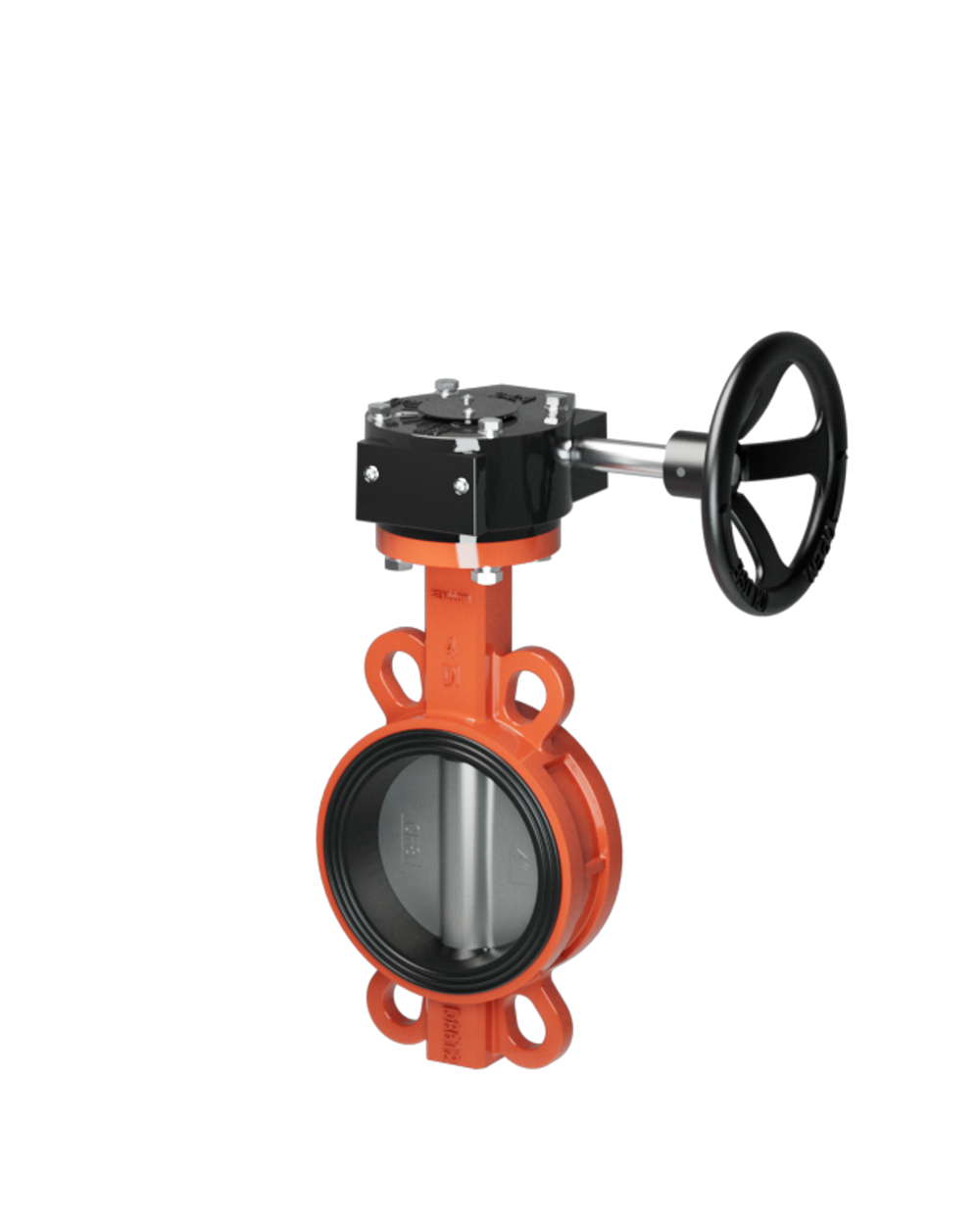

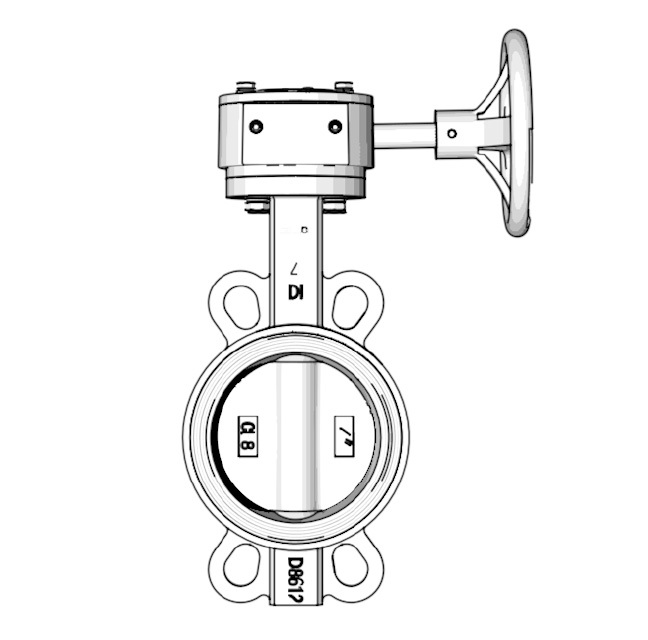

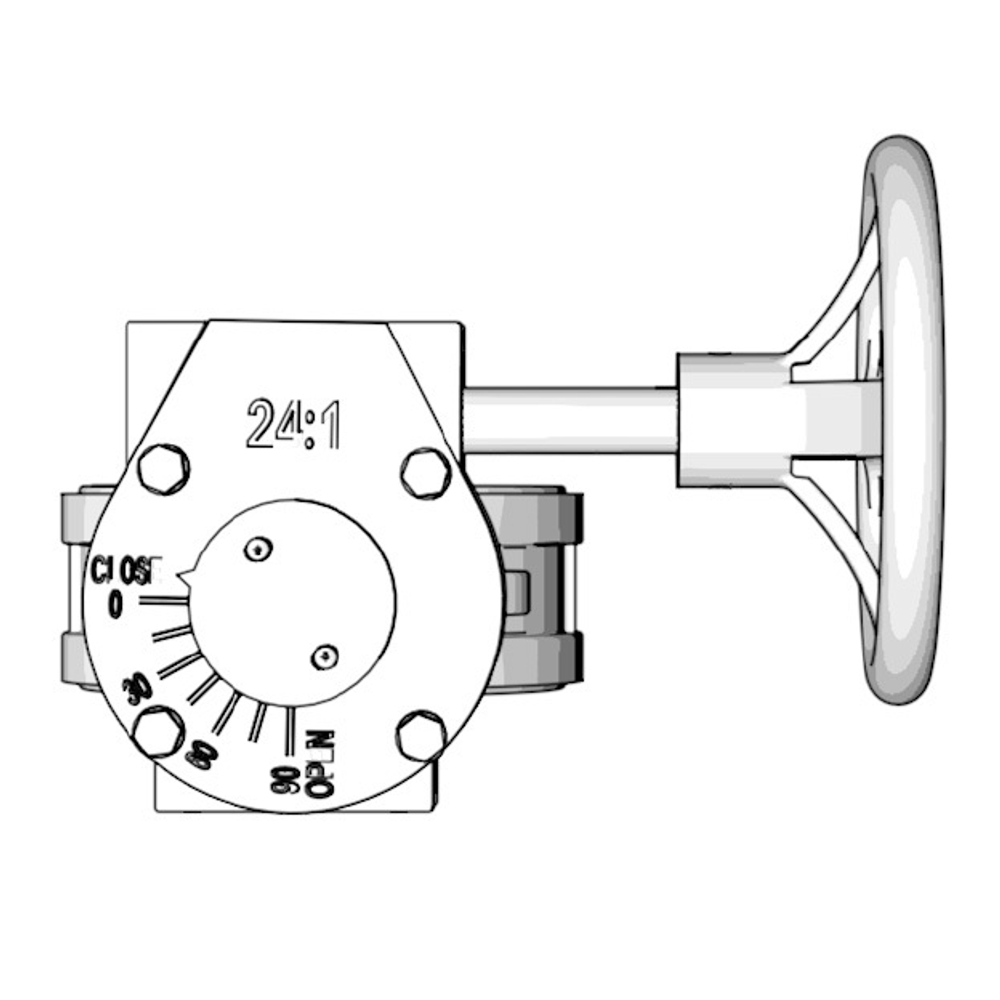

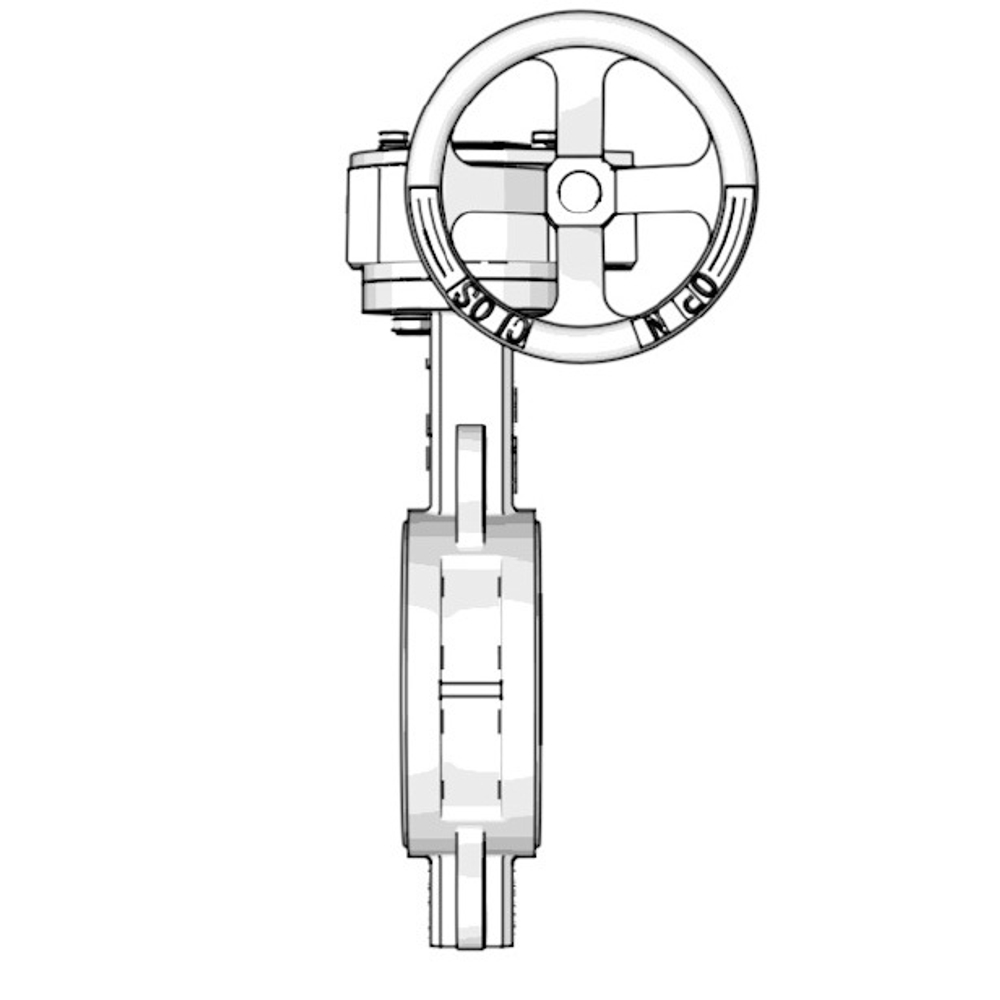

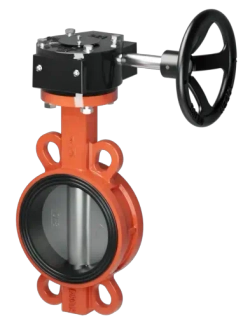

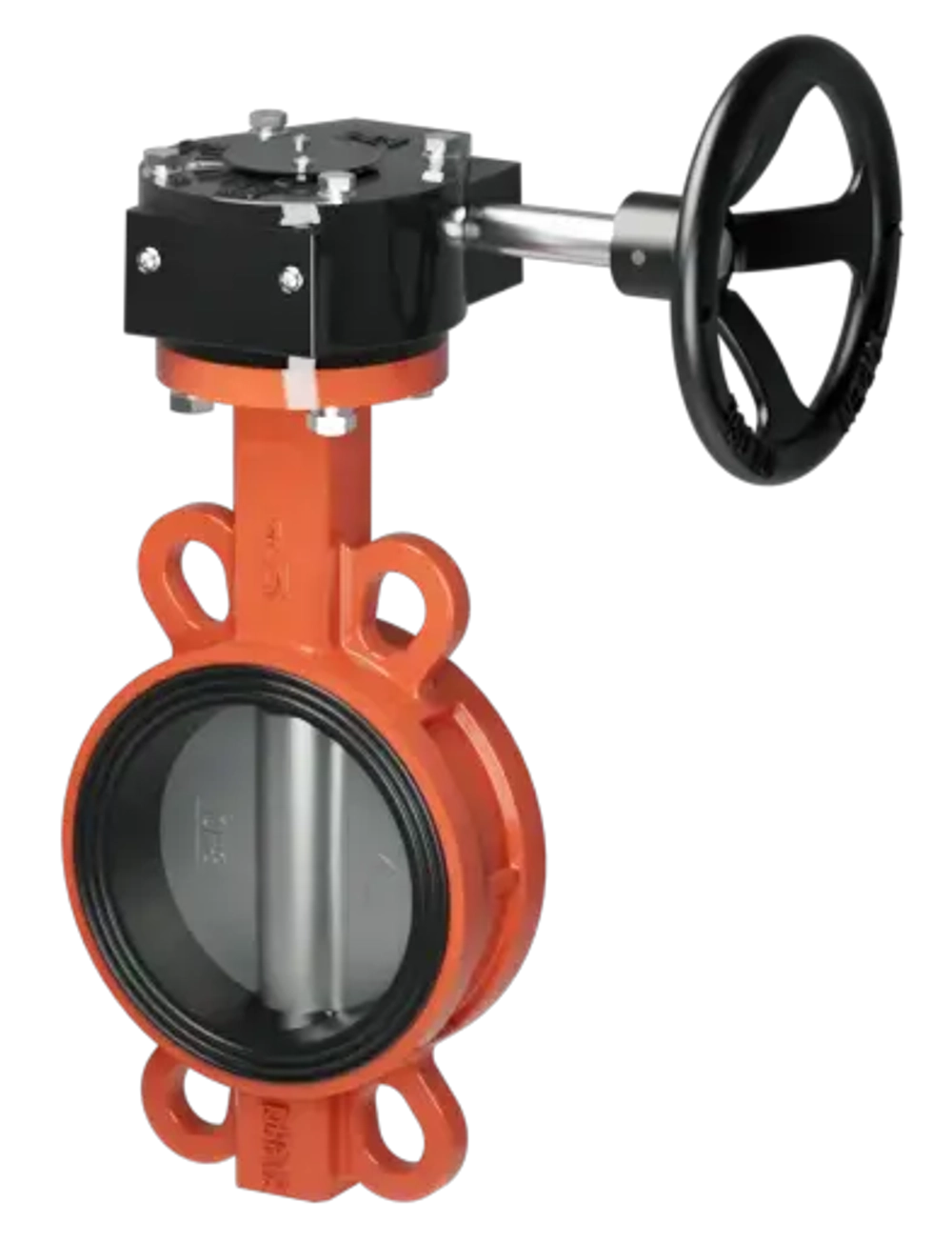

Затвор дисковый поворотный симметричный межфланцевый TAFLINE, серия TL71-A

Под заказ

Предзаказ

DN 50-1200

PN 6-25

Затвор дисковый поворотный симметричный межфланцевый TAFLINE, серия TL71-A

Характеристики

DN	50-1200
PN	6-25
Диапазон температур	-20 ° C ~ 150 ° C
Направление установки	Двунаправленный
Лицом к лицу	GB/T12221, BS EN558-1
Материалы корпуса	GGG40, WCB
Соединение	Пластина
Верхнее соединение	ISO5211, ГОСТ55510
Сверление фланца	GB/T9113, ASME B16.5, EN1092, ГОСТ12820, ГОСТ33259, DIN2501
Материалы седла	EPDM, NBR, NR, SBR, Hypalon, Viton, MVQ
Материалы штока	45, 410, 416, 431, 304, 316
Материалы для дисков	GGG40, GGG40 + Hypalon, CF8, CF8M, CF3, CF3M, Двухшпиндельная нержавеющая сталь

Описание

Дисковый поворотный симметричный затвор TL71, TAFLINE имеет компактную конструкцию и предназначен для предотвращения возврата двустороннего перепада давления, который также отличается быстрым и легким включением-выключением под углом 90 градусов, надежным уплотнением, высокой коррозионной стойкостью и отсутствием отверстий для штифтов. Подходит для различных промышленных жидкостных систем.

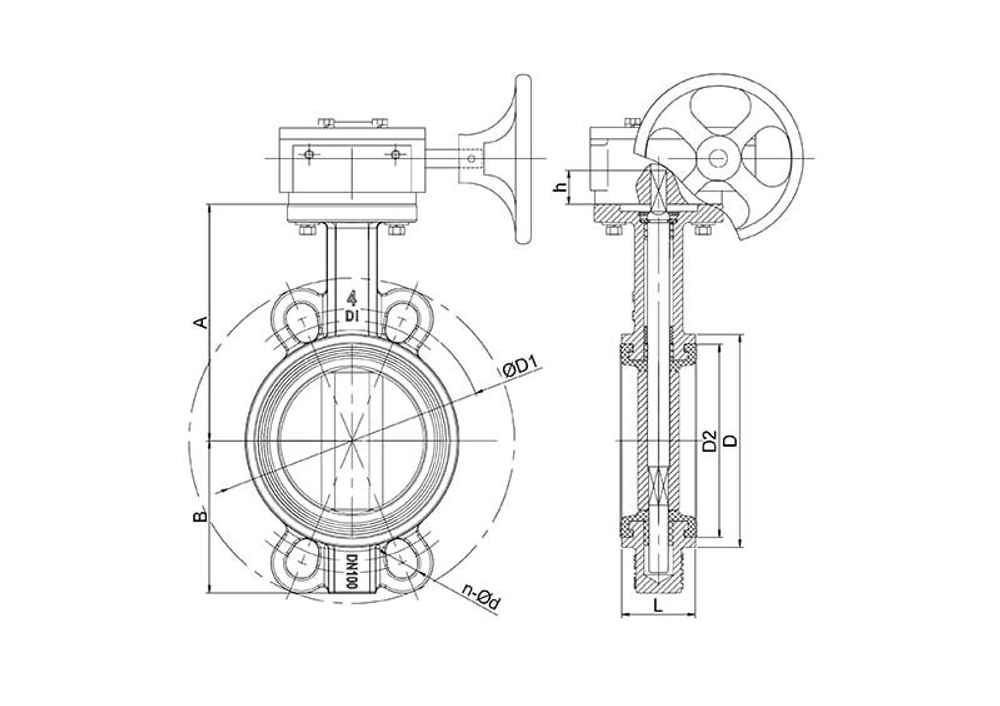

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L (T-T, мм)	43	46	46	52	56	56	60	68	78	78	86	105	127	154	165	190	203	216	254
Момент затяжки (0.6 МПа)	12	14	21	35	54	60	129	205	298	345	542	831	1093	1679	3010	3963	4913	8367	11733
Момент затяжки (1.0 МПа)	12.5	20	28	41	61	69	148	235	342	396	622	927	1130	2057	3560	5513	6712	10125	13263
Момент затяжки (1.6 МПа)	13	22	37	44	68	89	162	257	367	680	1440	1827	1926	3897	4253	5600	6834	11603	16321
Шток без покрытия вес (кг)	2.2	2.7	3.2	4.4	6	7	11.6	17.3	25	32	67	81	110	160	263	329	436	566	903

Документация

Руководство по эксплуатации

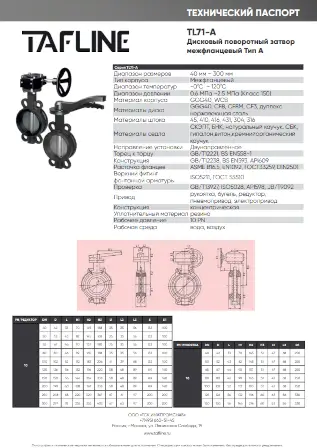

Паспорта

Сертификаты

Фильтр_ЕАЭС_N_RU_Д-СN.РАО4.В.4033323.pdf

Затвор дисковый поворотный концентрический межфланцевый TAFLINE, серия TL71-A с редуктором

Артикул	DN Выбрать	PN Выбрать	Цена со скидкой руб./шт	Розничная цена руб./шт	Наличие
TL71-A/50/16	50	16	По запросу	По запросу	По запросу
TL71-A/50/6	50	6	По запросу	По запросу	По запросу
TL71-A/50/10	50	10	По запросу	По запросу	По запросу
TL71-A/50/25	50	25	По запросу	По запросу	По запросу
TL71-A/65/16	65	16	По запросу	По запросу	По запросу
TL71-A/65/6	65	6	По запросу	По запросу	По запросу
TL71-A/65/10	65	10	По запросу	По запросу	По запросу
TL71-A/65/25	65	25	По запросу	По запросу	По запросу
TL71-A/80/16	80	16	По запросу	По запросу	По запросу
TL71-A/80/6	80	6	По запросу	По запросу	По запросу
TL71-A/80/10	80	10	По запросу	По запросу	По запросу
TL71-A/80/25	80	25	По запросу	По запросу	По запросу
TL71-A/100/16	100	16	По запросу	По запросу	По запросу
TL71-A/100/6	100	6	По запросу	По запросу	По запросу
TL71-A/100/10	100	10	По запросу	По запросу	По запросу
TL71-A/100/25	100	25	По запросу	По запросу	По запросу
TL71-A/125/16	125	16	По запросу	По запросу	По запросу
TL71-A/125/6	125	6	По запросу	По запросу	По запросу
TL71-A/125/10	125	10	По запросу	По запросу	По запросу
TL71-A/125/25	125	25	По запросу	По запросу	По запросу
TL71-A/150/16	150	16	По запросу	По запросу	По запросу
TL71-A/150/6	150	6	По запросу	По запросу	По запросу
TL71-A/150/10	150	10	По запросу	По запросу	По запросу
TL71-A/150/25	150	25	По запросу	По запросу	По запросу
TL71-A/200/16	200	16	По запросу	По запросу	По запросу
TL71-A/200/6	200	6	По запросу	По запросу	По запросу
TL71-A/200/10	200	10	По запросу	По запросу	По запросу
TL71-A/200/25	200	25	По запросу	По запросу	По запросу
TL71-A/250/16	250	16	По запросу	По запросу	По запросу
TL71-A/250/6	250	6	По запросу	По запросу	По запросу
TL71-A/250/10	250	10	По запросу	По запросу	По запросу
TL71-A/250/25	250	25	По запросу	По запросу	По запросу
TL71-A/300/16	300	16	По запросу	По запросу	По запросу
TL71-A/300/6	300	6	По запросу	По запросу	По запросу
TL71-A/300/10	300	10	По запросу	По запросу	По запросу
TL71-A/300/25	300	25	По запросу	По запросу	По запросу
TL71-A/350/16	350	16	По запросу	По запросу	По запросу
TL71-A/350/6	350	6	По запросу	По запросу	По запросу
TL71-A/350/10	350	10	По запросу	По запросу	По запросу
TL71-A/350/25	350	25	По запросу	По запросу	По запросу
TL71-A/400/16	400	16	По запросу	По запросу	По запросу
TL71-A/400/6	400	6	По запросу	По запросу	По запросу
TL71-A/400/10	400	10	По запросу	По запросу	По запросу
TL71-A/400/25	400	25	По запросу	По запросу	По запросу
TL71-A/450/16	450	16	По запросу	По запросу	По запросу
TL71-A/450/6	450	6	По запросу	По запросу	По запросу
TL71-A/450/10	450	10	По запросу	По запросу	По запросу
TL71-A/450/25	450	25	По запросу	По запросу	По запросу
TL71-A/500/16	500	16	По запросу	По запросу	По запросу
TL71-A/500/6	500	6	По запросу	По запросу	По запросу
TL71-A/500/10	500	10	По запросу	По запросу	По запросу
TL71-A/500/25	500	25	По запросу	По запросу	По запросу
TL71-A/600/16	600	16	По запросу	По запросу	По запросу
TL71-A/600/6	600	6	По запросу	По запросу	По запросу
TL71-A/600/10	600	10	По запросу	По запросу	По запросу
TL71-A/600/25	600	25	По запросу	По запросу	По запросу
TL71-A/700/16	700	16	По запросу	По запросу	По запросу
TL71-A/700/6	700	6	По запросу	По запросу	По запросу
TL71-A/700/10	700	10	По запросу	По запросу	По запросу
TL71-A/700/25	700	25	По запросу	По запросу	По запросу
TL71-A/800/16	800	16	По запросу	По запросу	По запросу
TL71-A/800/6	800	6	По запросу	По запросу	По запросу
TL71-A/800/10	800	10	По запросу	По запросу	По запросу
TL71-A/800/25	800	25	По запросу	По запросу	По запросу
TL71-A/900/16	900	16	По запросу	По запросу	По запросу
TL71-A/900/6	900	6	По запросу	По запросу	По запросу
TL71-A/900/10	900	10	По запросу	По запросу	По запросу
TL71-A/900/25	900	25	По запросу	По запросу	По запросу
TL71-A/1000/16	1000	16	По запросу	По запросу	По запросу
TL71-A/1000/6	1000	6	По запросу	По запросу	По запросу
TL71-A/1000/10	1000	10	По запросу	По запросу	По запросу
TL71-A/1000/25	1000	25	По запросу	По запросу	По запросу
TL71-A/1200/16	1200	16	По запросу	По запросу	По запросу
TL71-A/1200/6	1200	6	По запросу	По запросу	По запросу
TL71-A/1200/10	1200	10	По запросу	По запросу	По запросу
TL71-A/1200/25	1200	25	По запросу	По запросу	По запросу

Описание

Характеристики

Документация

Сертификаты

Описание

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L (T-T, мм)	43	46	46	52	56	56	60	68	78	78	86	105	127	154	165	190	203	216	254
Момент затяжки (0.6 МПа)	12	14	21	35	54	60	129	205	298	345	542	831	1093	1679	3010	3963	4913	8367	11733
Момент затяжки (1.0 МПа)	12.5	20	28	41	61	69	148	235	342	396	622	927	1130	2057	3560	5513	6712	10125	13263
Момент затяжки (1.6 МПа)	13	22	37	44	68	89	162	257	367	680	1440	1827	1926	3897	4253	5600	6834	11603	16321
Шток без покрытия вес (кг)	2.2	2.7	3.2	4.4	6	7	11.6	17.3	25	32	67	81	110	160	263	329	436	566	903

Характеристики

50-1200

6-25

Диапазон температур

-20 ° C ~ 150 ° C

Направление установки

Двунаправленный

Лицом к лицу

GB/T12221, BS EN558-1

Материалы корпуса

GGG40, WCB

Соединение

Пластина

Верхнее соединение

ISO5211, ГОСТ55510

Сверление фланца

GB/T9113, ASME B16.5, EN1092, ГОСТ12820, ГОСТ33259, DIN2501

Материалы седла

EPDM, NBR, NR, SBR, Hypalon, Viton, MVQ

Материалы штока

45, 410, 416, 431, 304, 316

Материалы для дисков

GGG40, GGG40 + Hypalon, CF8, CF8M, CF3, CF3M, Двухшпиндельная нержавеющая сталь

Все характеристики

Документация

Руководство по эксплуатации

Паспорта

Сертификаты
