DN 200

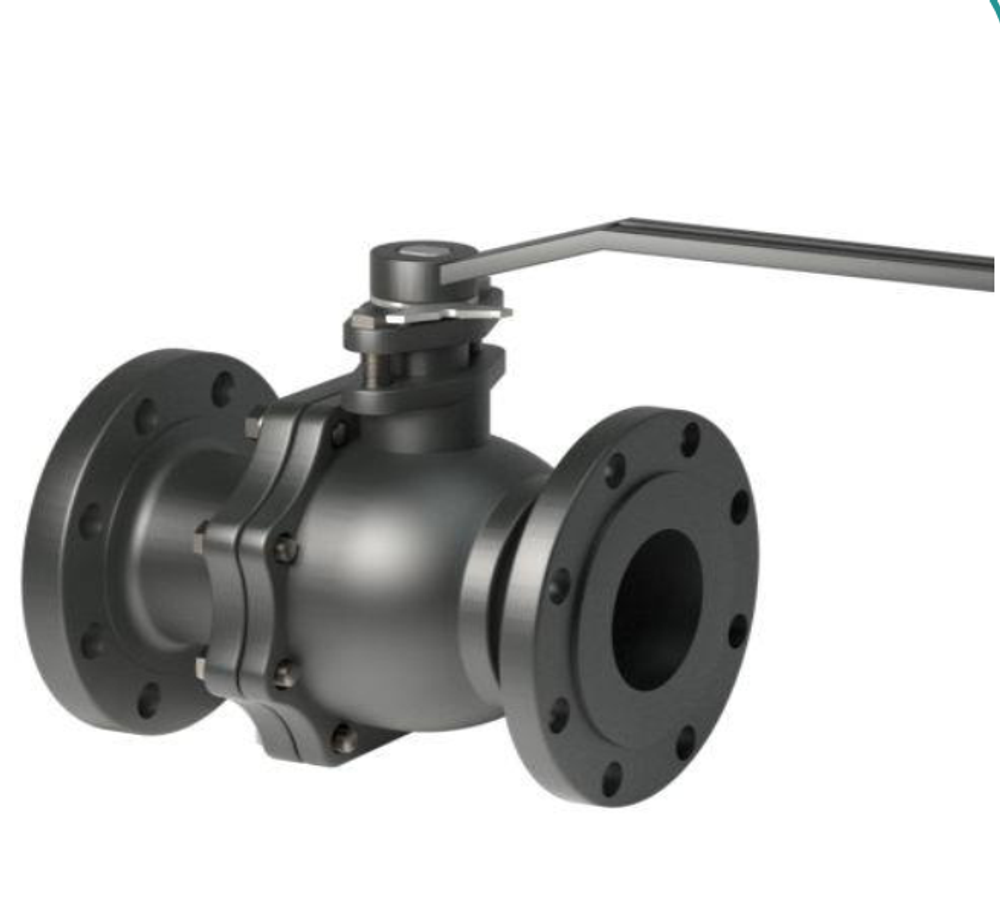

Кран шаровой чугунный ф/ф TAFLINE (серия TL41) 2х составной, ДУ200

Характеристики

DN	200
PN	16
Рабочая среда	Вода, водный раствор гликоля до 50%
t раб. среды, °C	'-20/+150
Материал корпуса	Чугун
Присоединение	Фланец/Фланец
Сплав	GG25
Макс. рабочее давление, бар	16
t окр. среды,°C	'-15/+70
Материал шара	Латунь хромированная
Тип крана	Полнопроходной
Тип привода	Ручка-рычаг

Описание

Кран шаровой чугунный полнопроходной TAFLINE серия TL 41 фланцевый

Шаровые краны TL 41 TAFLINE предназначен для использования в качестве запорной арматуры на трубопроводе в системах отопления, ГВС,ХВС. Запорный элемент (шар) выполнен из нержавеющей стали, что позволяет обеспечить максимальную надежность и долгую работоспособность крана.

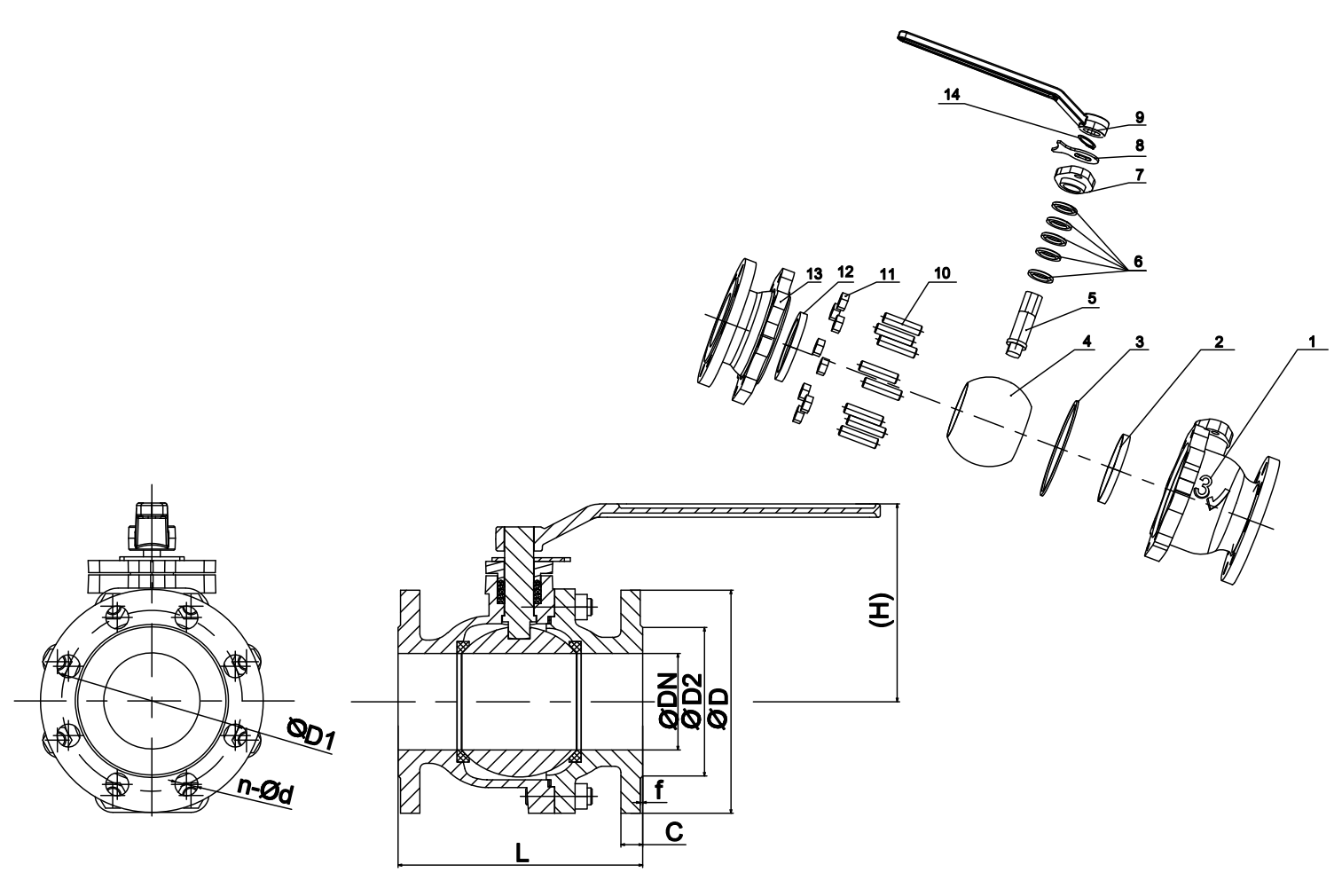

Материальное исполнение: кран шар2.png

№	Деталь	Марка материала/аналог материала
1	Корпус	GGG40
2	Уплотнительное кольцо	PTFE
3	Средняя прокладка	PTFE
4	Шар	SS304
5	Шпиндель	SS410
6	Сальник	PTFE
7	Манжета	GGG40
8	Уплотнитель	SS410
9	Рычаг	Ductile iron
10	Болт	Carbon steel
11	Гайка	Carbon steel
12	Уплотнительное кольцо	PTFE
13	Крышка	GGG40
14	Пружина	SS304

Габаритные размеры:

DN	L	H	D	D1	D2	n-d	C	f
200	400	300	340	295	268	12-23	20	2,5
150	210	252	285	240	213	8-23	19	2
125	200	210	250	210	183	8-23	19	2
10	190	186	220	180	162	8-19	19	2
80	180	165	200	160	142	8-19	19	2
65	170	140	185	145	127	4-19	19	2
50	150	120	165	125	102	4-19	19	2
40	140	110	150	110	87	4-19	19	2
32	130	100	140	100	77	4-19	18	2

Документация

Руководство по эксплуатации

Паспорт

Сертификаты

Фильтр_ЕАЭС_N_RU_Д-СN.РАО4.В.4033323.pdf

Купить в 1 клик

Кран шаровой чугунный ф/ф TAFLINE (серия TL41) 2х составной, DN200

Артикул	DN Выбрать	PN Выбрать	Цена со скидкой руб./шт	Розничная цена руб./шт	Наличие
КШЧ-001TL41	15	16	5 105 ₽	9 282 ₽	По запросу
КШЧ-002TL41	20	16	6 707 ₽	12 194 ₽	По запросу
КШЧ-003TL41	25	16	7 758 ₽	14 105 ₽	По запросу
КШЧ-004TL41	32	16	10 761 ₽	19 565 ₽	По запросу
КШЧ-005TL41	40	16	12 663 ₽	23 023 ₽	1 шт.
КШЧ-006TL41	50	16	14 515 ₽	26 390 ₽	1 шт.
КШЧ-007TL41	65	16	18 919 ₽	34 398 ₽	По запросу
КШЧ-008TL41	80	16	22 022 ₽	40 040 ₽	По запросу
КШЧ-009TL41	100	16	30 030 ₽	54 600 ₽	По запросу
КШЧ-010TL41	125	16	53 854 ₽	97 916 ₽	По запросу
КШЧ-011TL41	150	16	65 065 ₽	118 300 ₽	По запросу
КШЧ-012TL41	200	16	125 125 ₽	227 500 ₽	По запросу
