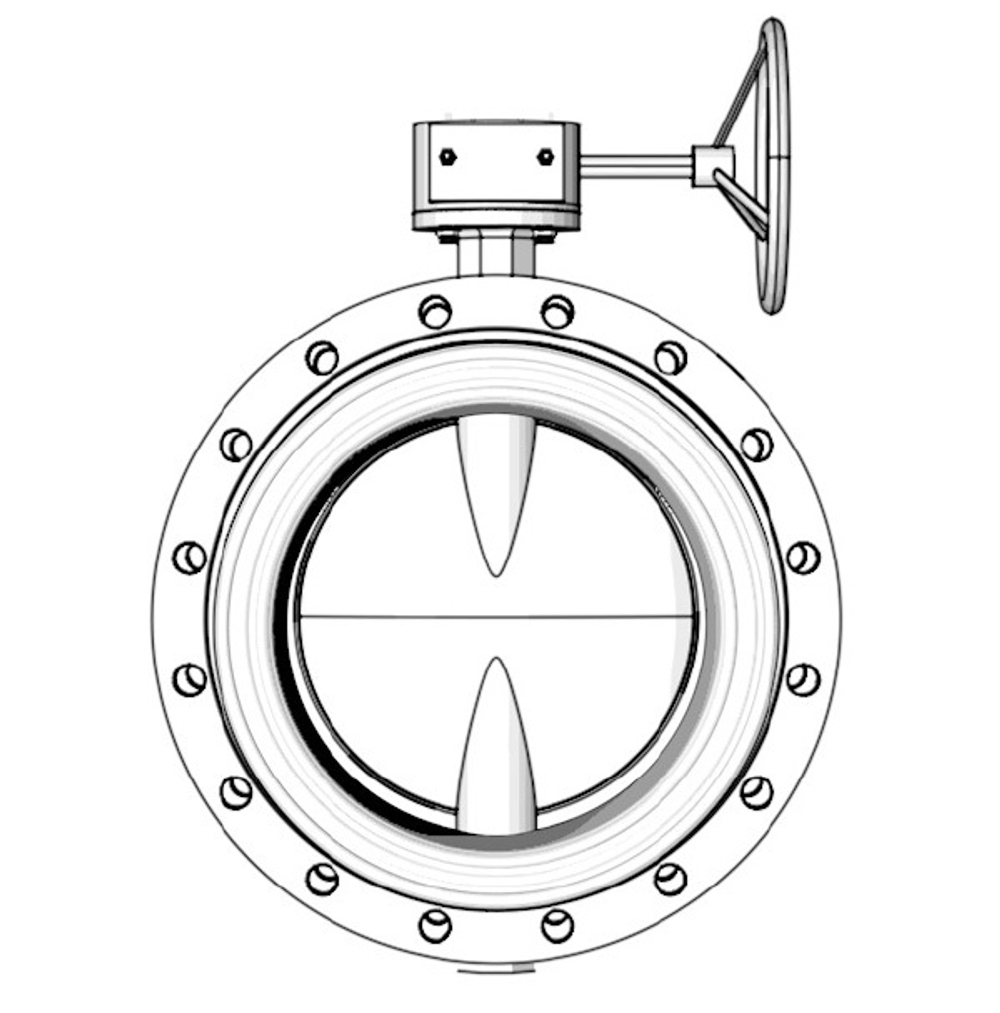

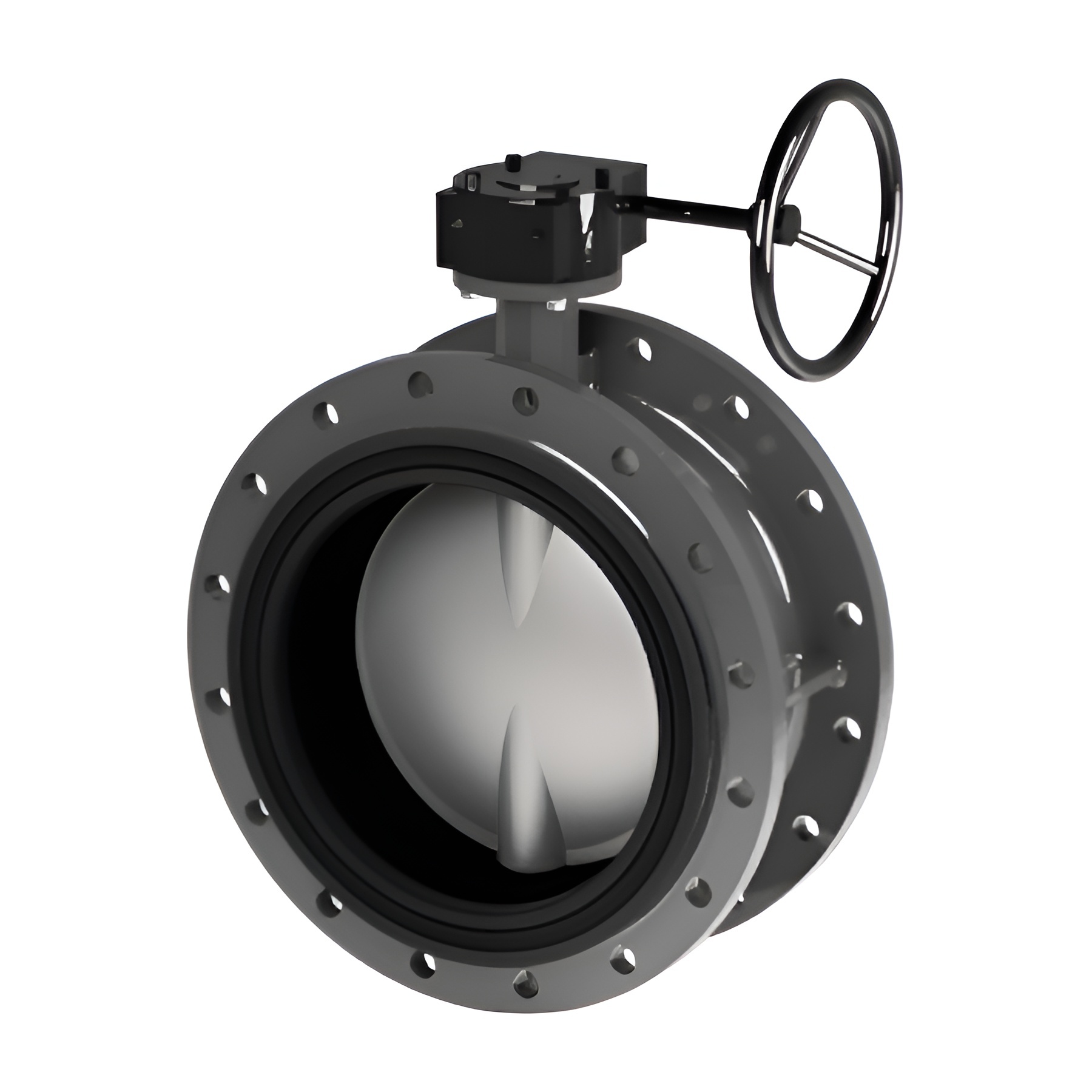

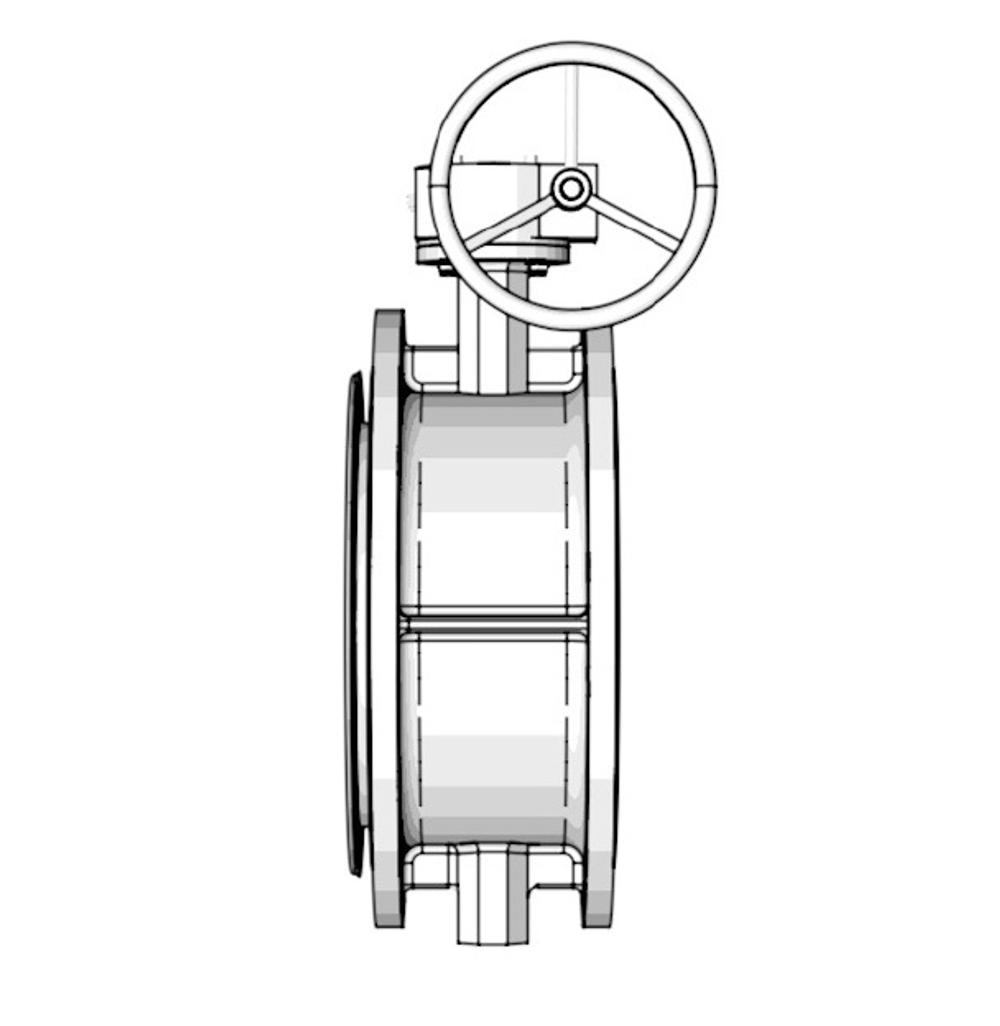

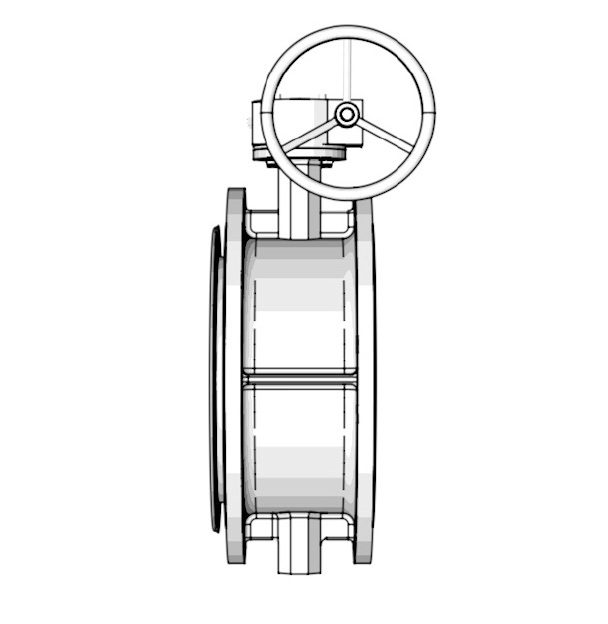

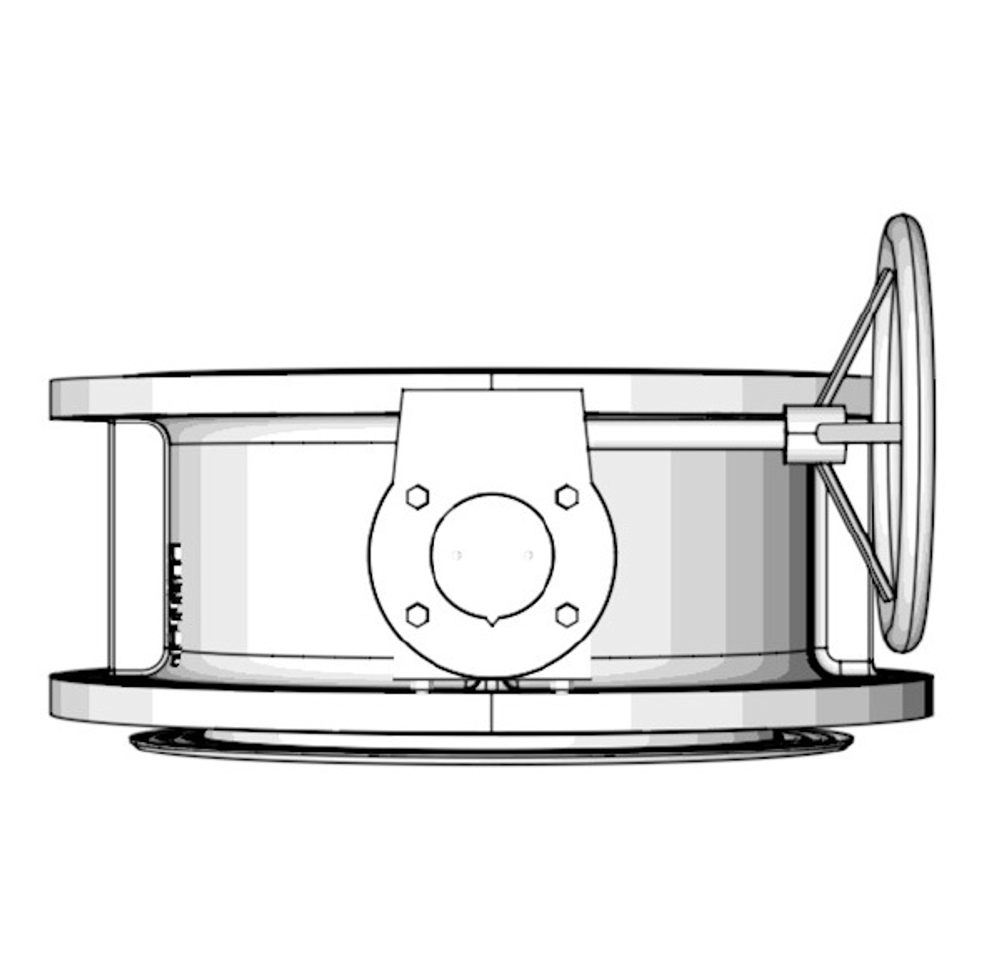

Дисковые поворотные затворы TAFLINE Серии TL41 предназначены для регулирования потоков жидкости в трубопроводах различного назначения.
Отличается продуманной и стабильной конструкцией, хорошими показателями регулирования расхода жидкости, хорошей герметизацией эластичного седла затвора. В зависимости от различных рабочих сред и температур могут быть выбраны различные диски и материалы седла, чтобы они могли противостоять коррозии, вызываемой средой, и продлить срок службы.
Обеспечивает надежную работу при температурах от -20°К до +150°К и могут устанавливаться как лицом, так и спиной к направлению движения среды.
Корпуса изготовлены из высококачественных материалов, таких как чугун с шаровидным графитом (GGG40) и углеродистая сталь (ВЦБ). Затворы имеют фланцевые соединения по стандартам GB/T12221, BS EN558-1, ASME B16.5, EN1092, ISO15760, а также инспекционные отверстия для контроля состояния внутренних элементов. Штоки выполнены из стойких к коррозии сплавов стали марок 45, 410, 416, 431, 304, 316. Уплотнительные материалы включают EPDM, NBR, NR, SBR, Hypalon, Viton и другие полимеры.
Эти затворы широко применяются во многих отраслях промышленности благодаря своей универсальности и долговечности.

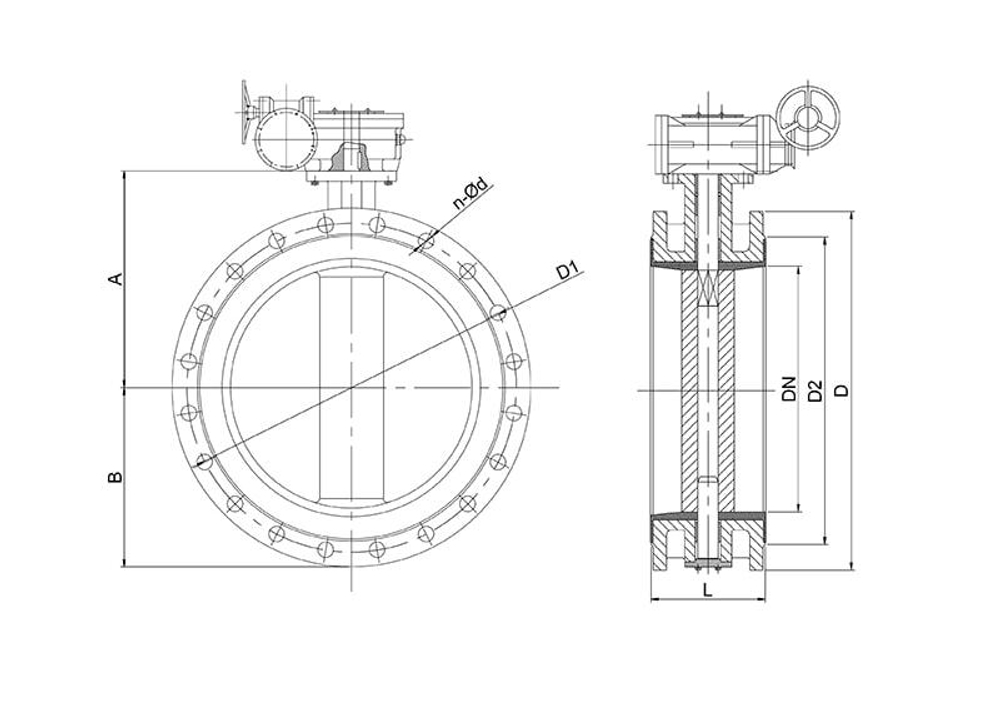

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| L (T-T, мм) | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 | 470 |
| Момент затяжки (0.6 МПа) | 12 | 14 | 21 | 35 | 54 | 60 | 129 | 205 | 298 | 345 | 542 | 831 | 1093 | 1679 | 3010 | 3963 | 4913 | 8367 | 11733 |
| Момент затяжки (1.0 МПа) | 12.5 | 20 | 28 | 41 | 61 | 69 | 148 | 235 | 342 | 396 | 622 | 927 | 1130 | 2057 | 3560 | 5513 | 6712 | 10125 | 13263 |
| Момент затяжки (1.6 МПа) | 13 | 22 | 37 | 44 | 68 | 89 | 162 | 257 | 367 | 680 | 1440 | 1827 | 1926 | 3897 | 4253 | 5600 | 6834 | 11603 | 16321 |
| Шток без покрытия вес (кг) | 6 | 6.7 | 7.7 | 8.8 | 13.8 | 16.7 | 25.5 | 36 | 50 | 69 | 93 | 133 | 151 | 260 | 305 | 442 | 554 | 734 | 1182 |
