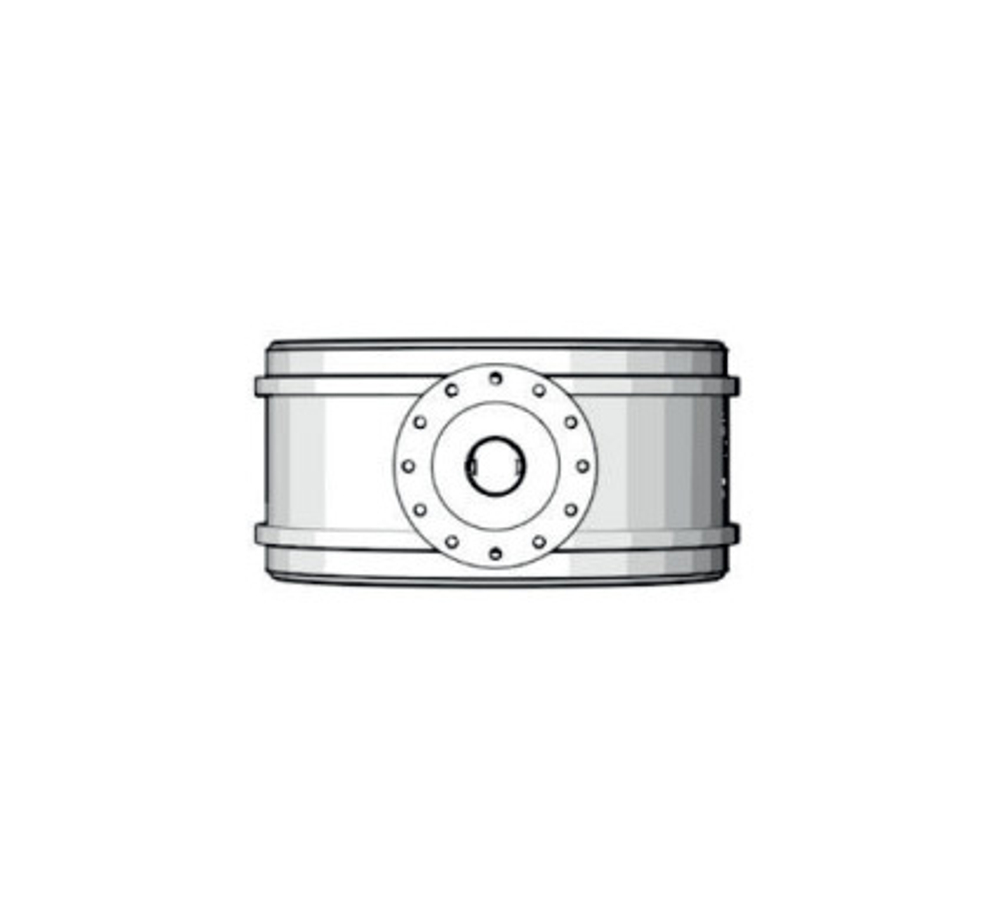

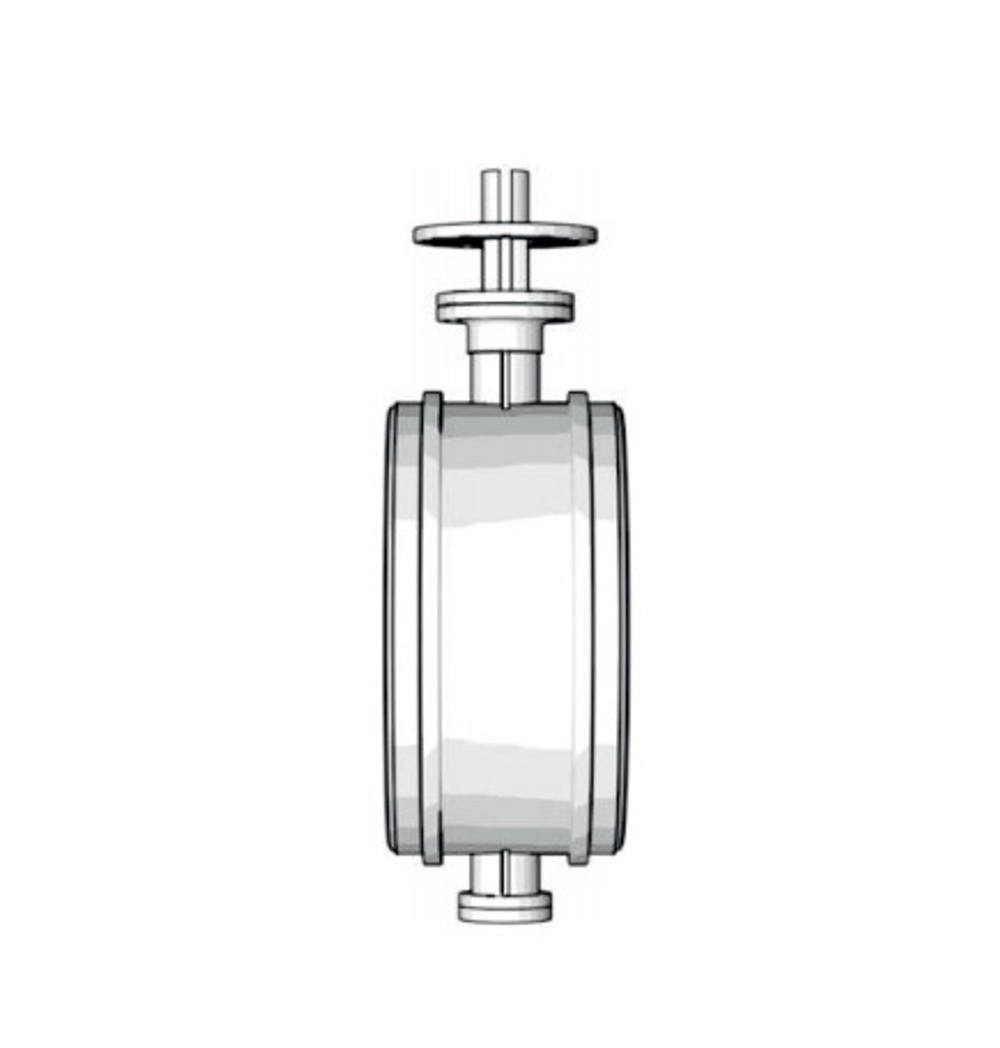

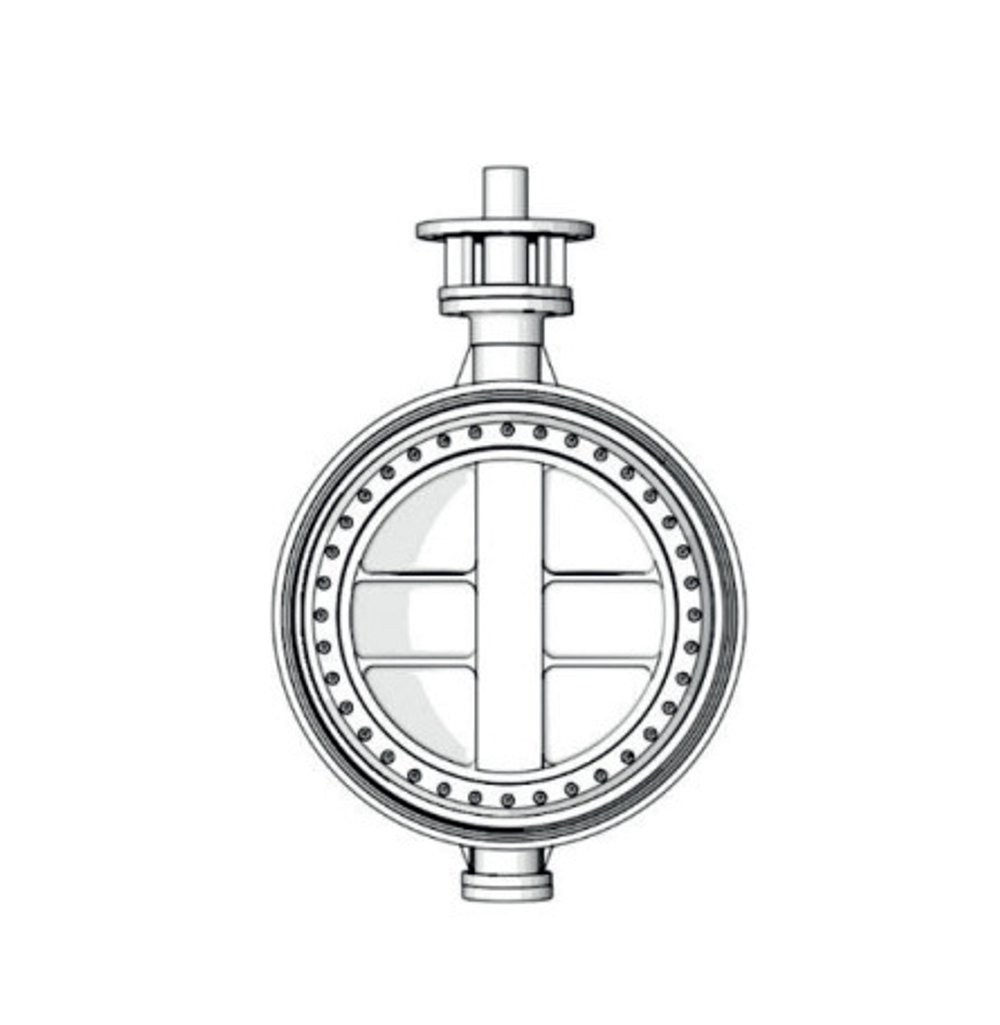

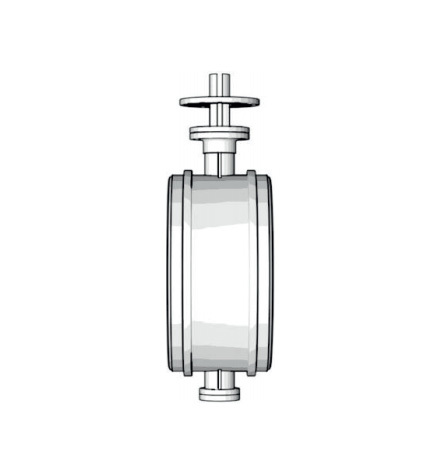

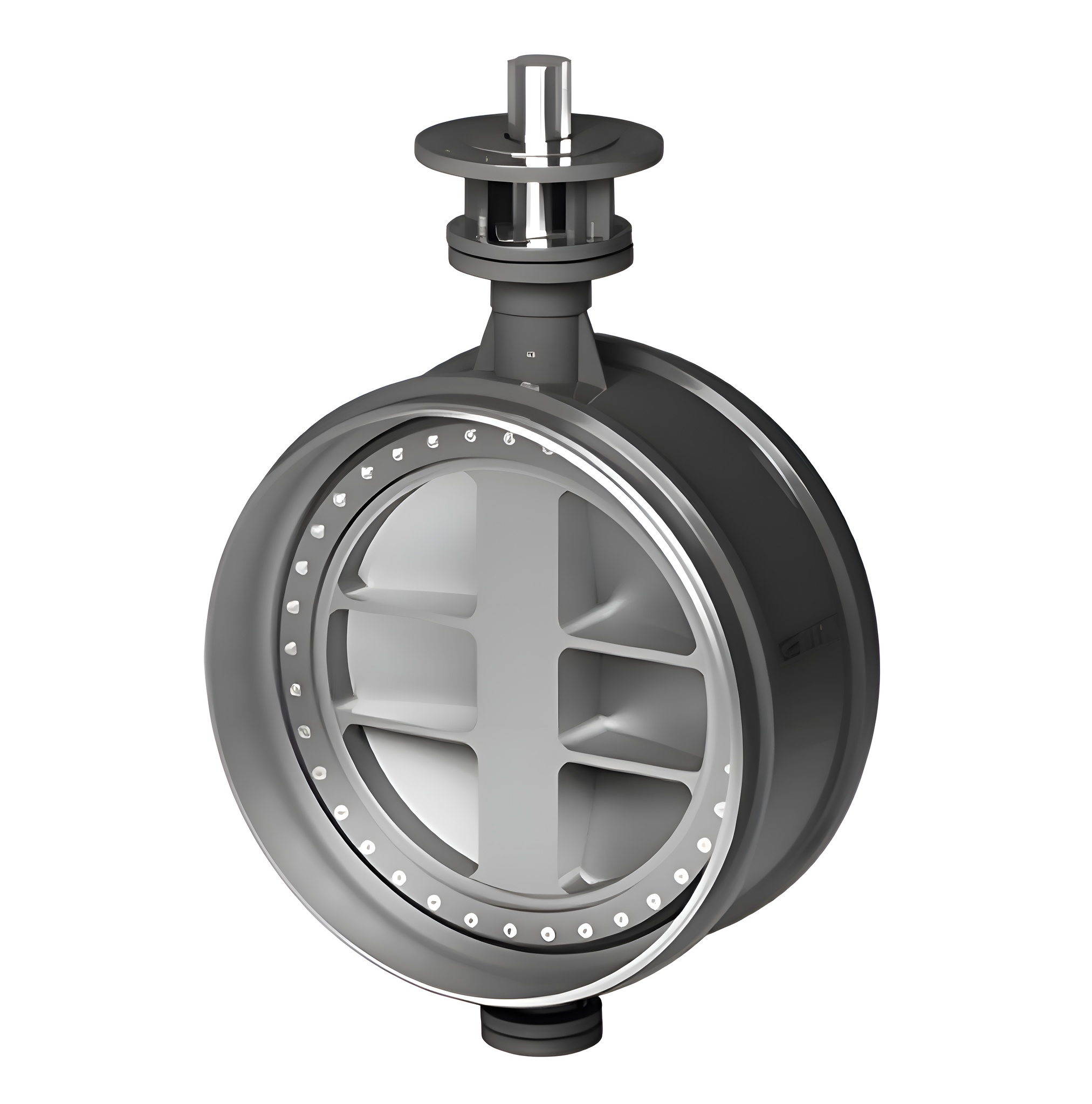

Дисковый поворотный затвор серии TL63 от компании TAFLINE представляет собой вершину эволюции подобных устройств благодаря своей уникальной трёхэксцентриковой конструкции.
Этот механизм обеспечивает минимальное трение и износ во время работы, а также абсолютную герметичность как в прямом, так и обратном направлении движения диска.
За счёт оптимизированного распределения нагрузки по трём осям, управление устройством требует значительно меньше усилий, что делает его удобным и безопасным в использовании.
Кроме того, такие затворы отличаются долгим сроком службы даже в условиях резких колебаний температуры и давления, демонстрируя высокую надёжность и простоту в эксплуатации, характерные для всей продукции бренда TAFLINE.
Особенности и преимущества серии:
- Вращающийся вал, который находится вне центральной оси диска и немного смещён по отношению к ней.
- Сечения уплотнительных поверхностей выполнены в виде наклонных конусов. Благодаря такой конструкции удалось избежать использования упругих компонентов в затворном механизме.
- Отсутствие деформаций на контактных участках между диском и седлом позволяет эффективно управлять потоком рабочей среды без необходимости приложения большого усилия. За счёт этого данные устройства могут служить долго и стабильно работать даже в сложных условиях.
- Способны осуществлять как функцию запирания, так и регулирования расхода рабочего вещества.
- Отсутствие фрикционного износа и залипания подвижных частей благодаря особой конструкции.
- Упрощена процедура замены или корректировки параметров уплотнителя, что делает эксплуатацию ещё проще.
- Компактные габариты способствуют упрощению установки и дальнейшего техобслуживания устройств.
- Уменьшенный показатель крутящего момента даёт возможность использовать менее производительные силовые агрегаты для их работы.
Области применения:
- Теплоэлектростанции
- Городские водоканалы
- Металлургические комбинаты
- Гидроэлектростанции
- Очистные сооружения
- Нефтеперерабатывающие заводы
- Насосные станции
- Промышленные предприятия
- Нефтехимические производства

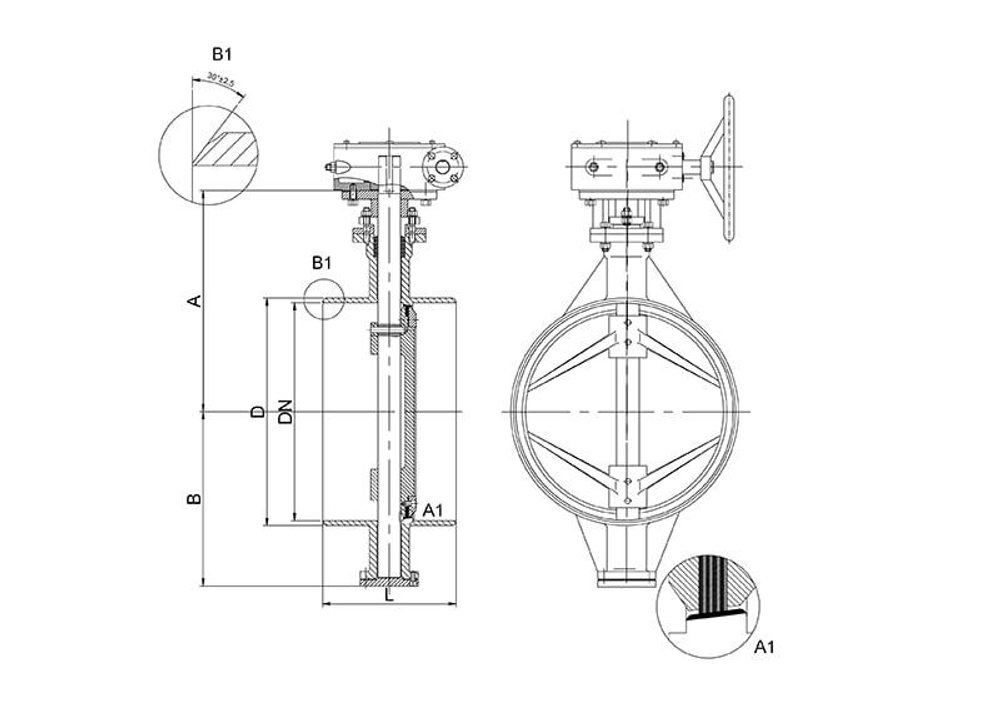

| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| L (T-T, мм) | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 114 | 127 | 154 | 165 | 190 | 203 | 206 | 254 | 297 | 318 | 356 | 406 |
| Момент затяжки (0.6 МПа) | 25 | 29 | 34 | 61 | 104 | 178 | 201 | 353 | 635 | 819 | 1047 | 1451 | 2043 | 2779 | 3080 | 3912 | 5275 | 6915 | 12540 | 24650 | 40850 | 48600 | 60000 |
| Момент затяжки (1.0 МПа) | 29 | 35 | 57 | 102 | 165 | 250 | 400 | 518 | 992 | 1623 | 1944 | 2451 | 3285 | 5548 | 6331 | 7307 | 8474 | 11717 | 20563 | 26589 | 43375 | 68000 | 85000 |
| Момент затяжки (1.6 МПа) | 37 | 60 | 81 | 141 | 228 | 450 | 601 | 956 | 1352 | 2234 | 2842 | 3452 | 4527 | 6018 | 6890 | 8760 | 9750 | 13560 | 22360 | 34900 | 48600 | 92000 | 114000 |
| Момент затяжки (2.5 МПа) | 59 | 82 | 102 | 180 | 289 | 564 | 800 | 1250 | 1711 | 2844 | 3738 | 4412 | 5769 | 9495 | 14200 | 19847 | 26438 | 35553 | 38900 | ||||
| Момент затяжки (4.0 МПа) | 83 | 106 | 148 | 256 | 412 | 790 | 1202 | 1862 | 2428 | 4067 | 5533 | 6454 | 8253 | 13443 | 22720 | 31755 | 36188 | 44113 | 61962 | ||||
| Шток без покрытия вес (кг) | 6.7 | 7.5 | 8 | 11 | 16 | 18 | 26 | 37 | 50 | 65 | 95 | 131 | 160 | 245 | 302 | 434 | 608 | 889 | 1305 |
Руководство по эксплуатации

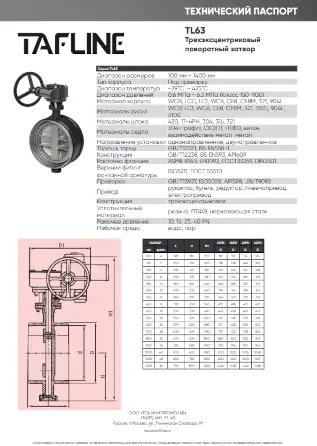

Паспорта
