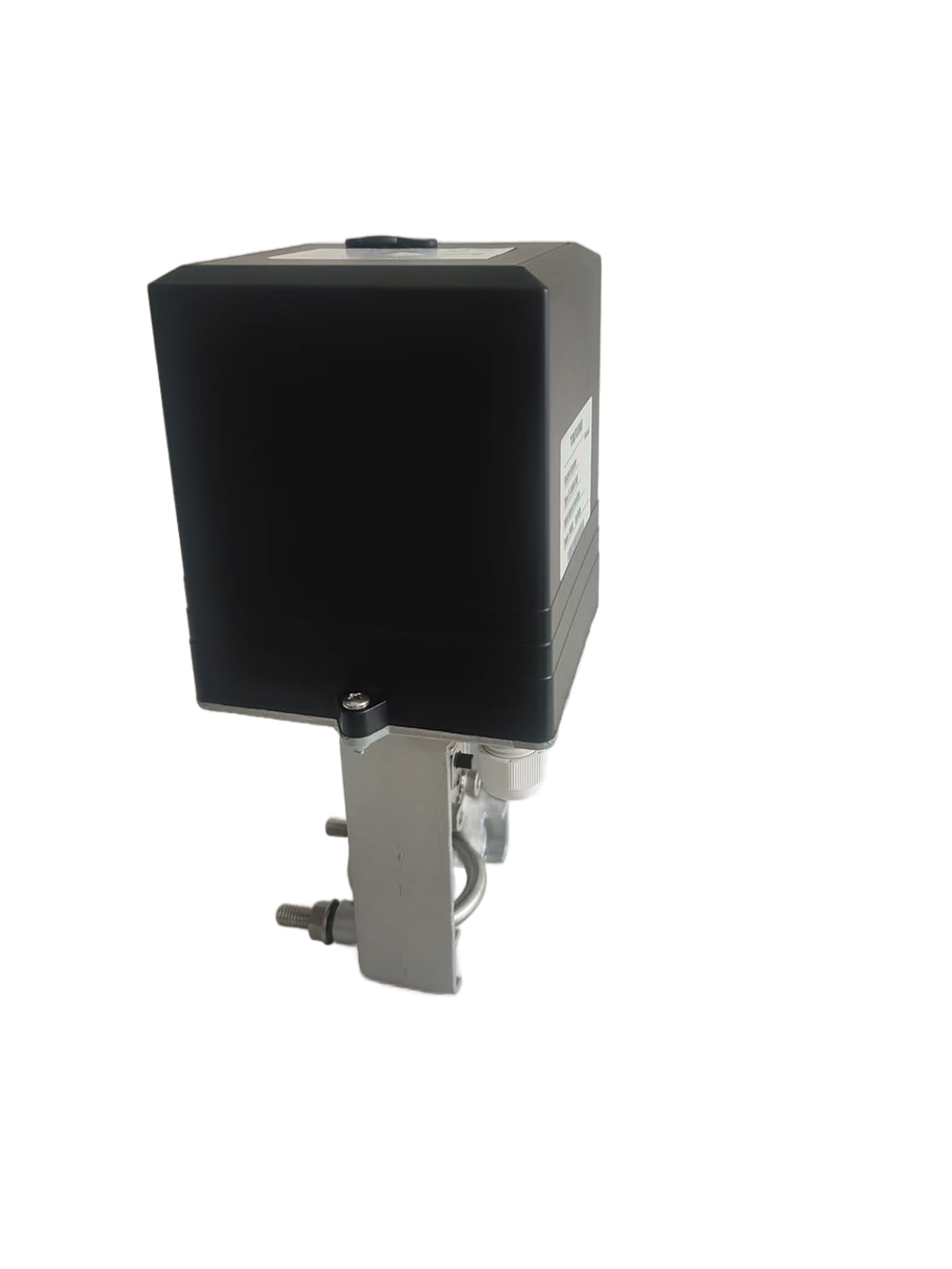

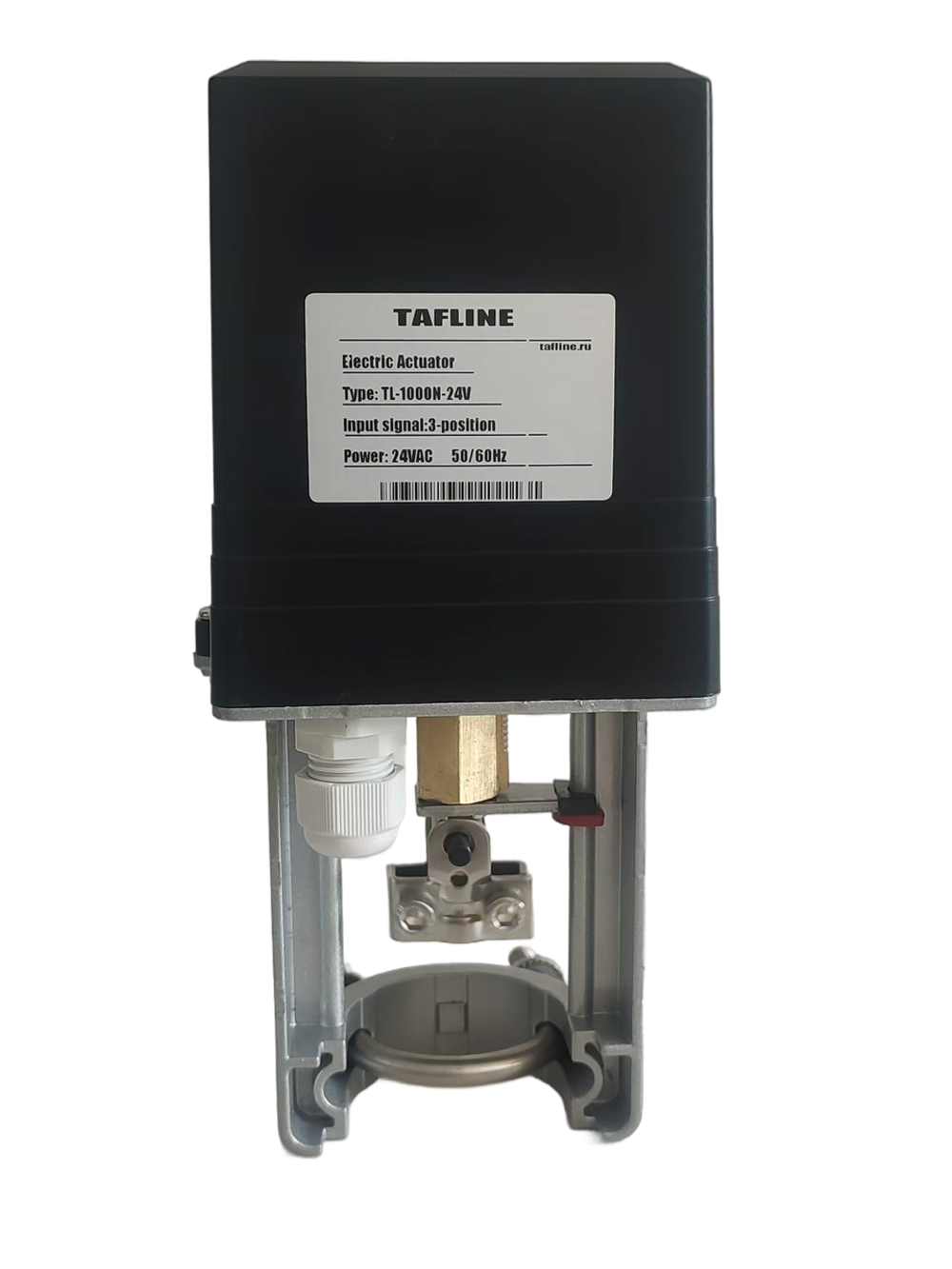

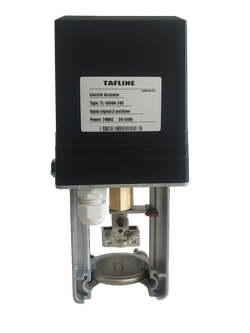

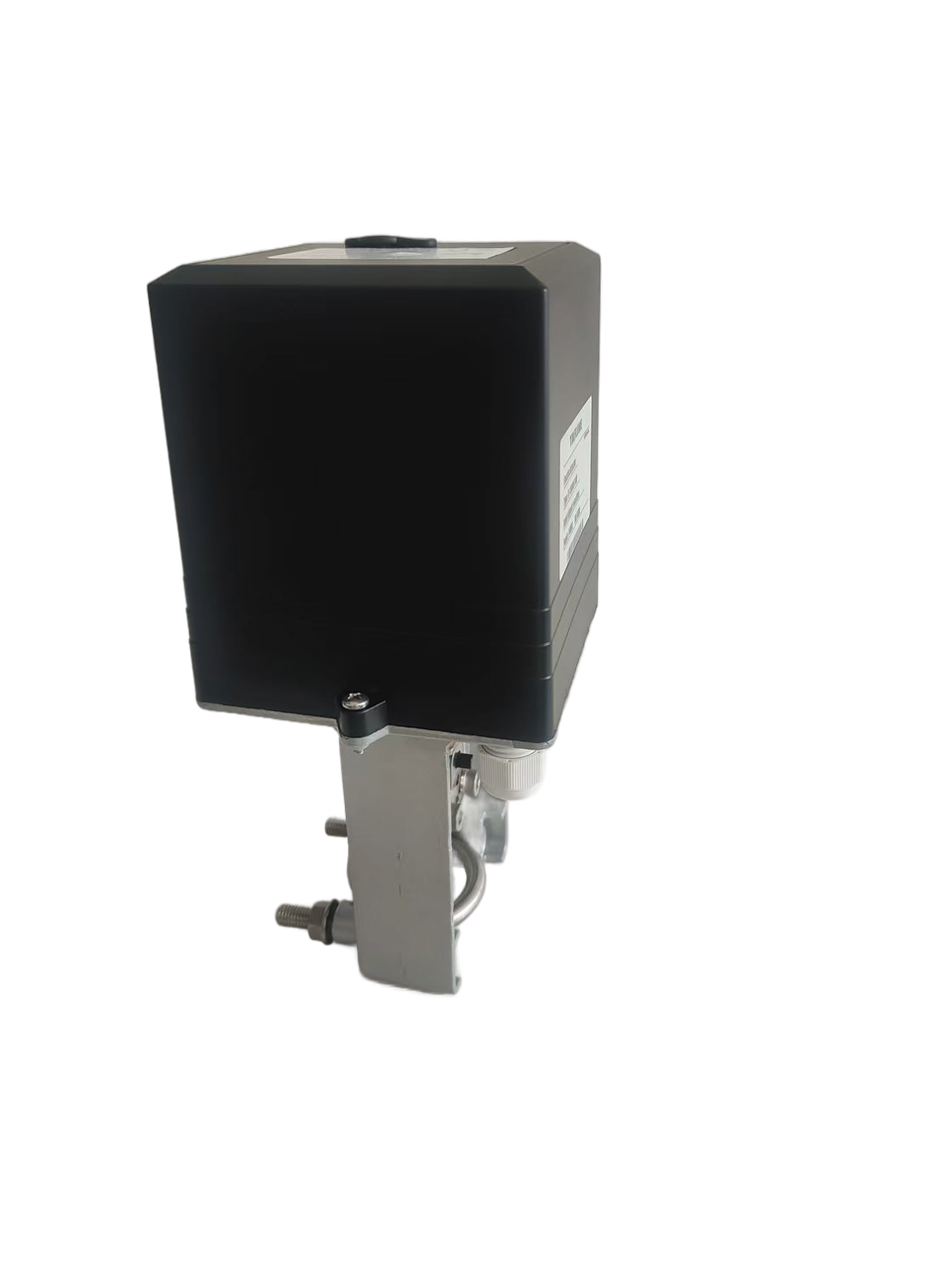

Электропривод 3х позиционный E-DRIVE-TL 220V (для клапанов TL-2V,TL-3V), TAFLINE, ДУ 50-80

Характеристики
Описание
Документация
Сертификаты
Характеристики
DN 50-80
PN 16
Диапазон температур '-20°C~150°C
Напряжение В 220V
t окр. среды,°C '-10 / +50
Скорость бега 3 s/mm (50Hz)
Максимальный ход 22 ~ 42 mm
Потребляемая мощность 7.5 VA
Описание

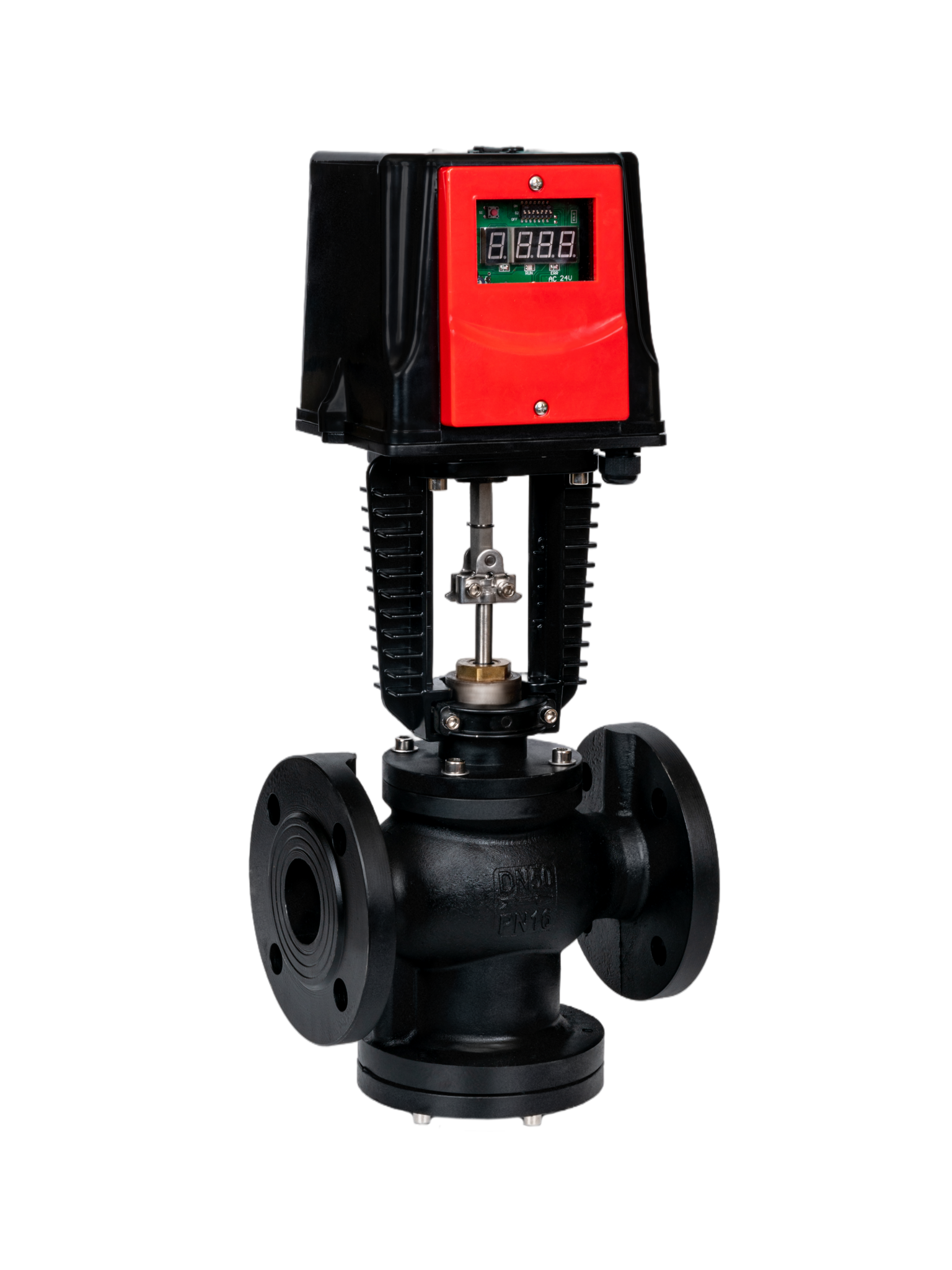

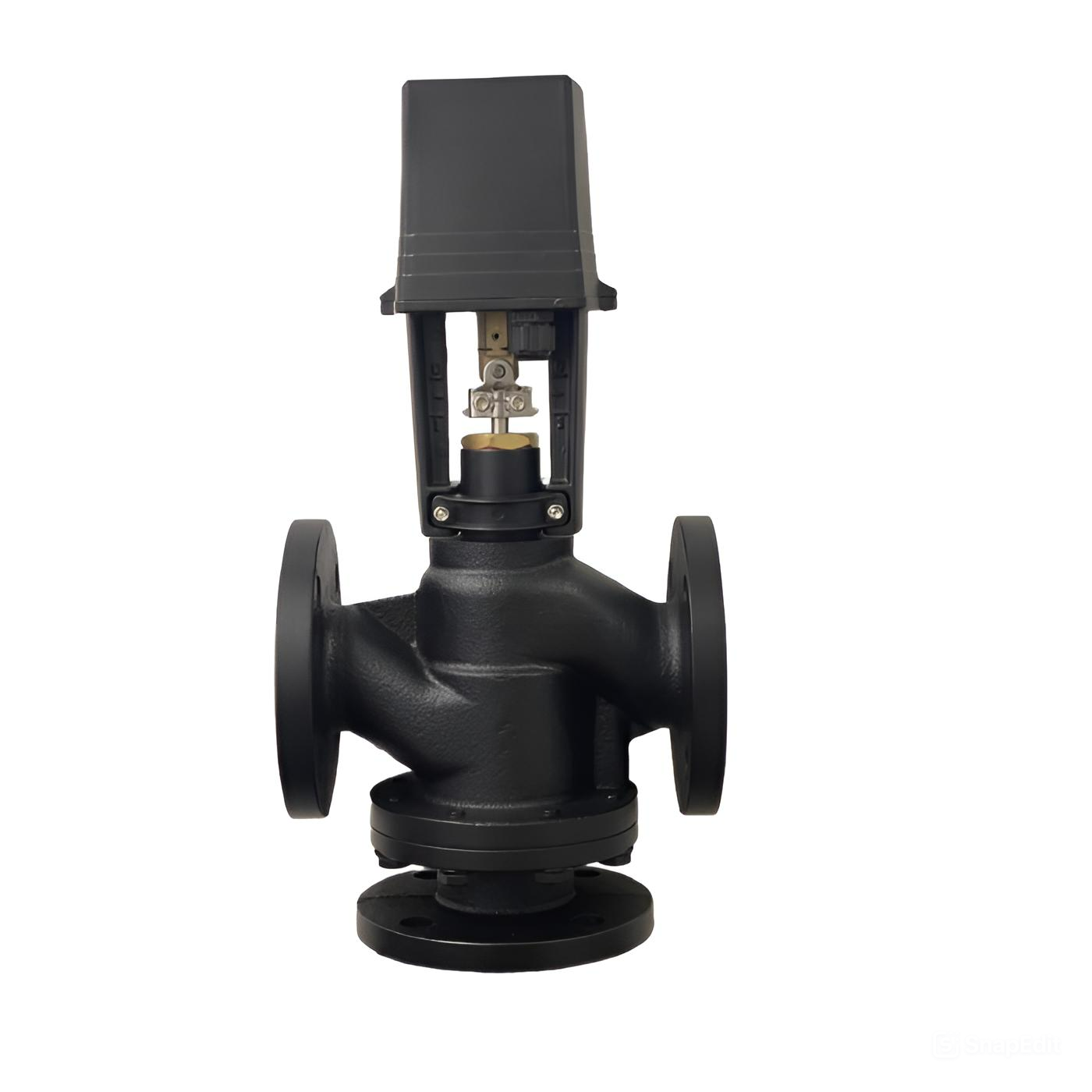

Электропривод E-DRIVE-TL 220V для клапанов TL-2V,TL-3V, TAFLINE, до +150ºС, 3х позиционный

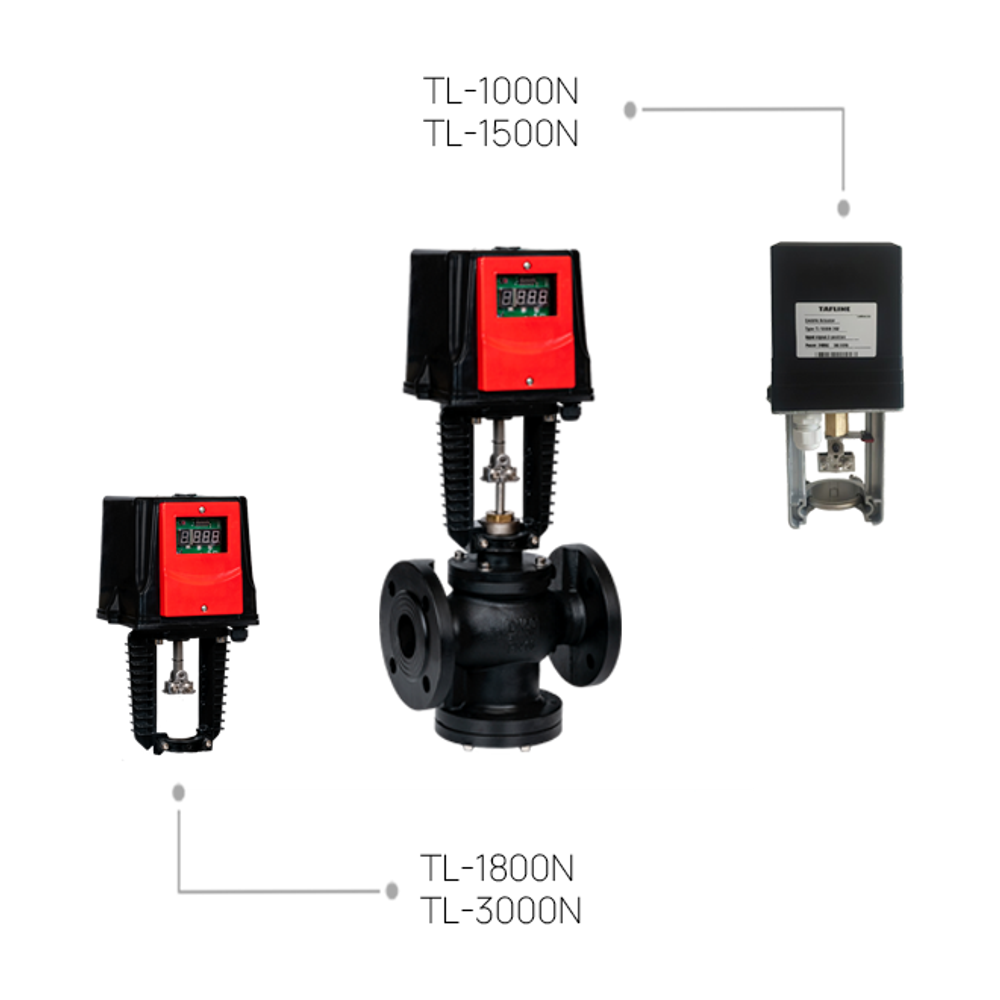

Технические параметры

Номинальное выходное
усилие
1000N
1500N
1800N
3000N
Режим работы Способ регулировки
прямого хода
Фактическое выходное
усилие
1200N
1500~1700N
2000N
3300N
Рабочее напряжение 24VAC
Потребляемая мощность 15VA
15VA
15VA
15VA
Входное сопротивление напряжения 100K
Двигатель Синхронный двигатель
переменного тока с постоянным магнитом
Текущее входное сопротивление 0.50K
Максимальный ход 22mm
22mm
42mm
42mm
Требования к выходной нагрузке по
напряжению
1K
Скорость бега 3 s/mm (50Hz)
3 s/mm (50Hz)
3.2 s/mm (50Hz)
3.2 s/mm (50Hz)
Требования к выходной нагрузке по
току
0.5K
Температура и влажность
окружающей среды
-10~50
≤95% RH (40)
Верхний и нижний пределы
диапазона мертвой зоны
≤2.5%
Уровень защиты шасси IP54 Двунаправленная чувствительность высокая≤1.5%
низкая≤2%
Сигналы управления и
обратной связи
0(2)~10VDC
0(4)~20mA
Адаптироваться к диаметрам
клапана
DN15-DN40
DN50-DN80
DN50-DN100
DN125-DN200


 Функция переключения набора кода:

S2 Код Функция Описание функции заданного значения
1 Настройка начальной точки сигнала обратной связи по управлению / положению клапана ON 20%: Начальная точка сигнала обратной связи по положению управления/клапана
равна 20% (применимо к сигналу обратной связи по положению
управления/клапана 4~20 мА или 2 ~ 10 В постоянного тока)
OFF 0: Начальная точка сигнала обратной связи управления/положения клапана равна
0 (применимо к сигналу обратной связи управления/положения клапана 0 ~20 мА
или 0 ~10 В постоянного тока)
2 Настройка типа управляющего сигнала ON II: Управляющий сигнал - тип электрического тока
OFF UI: Управляющий сигнал - тип напряжения
3 Настройка типа управляющего сигнала ON UI: Управляющий сигнал - тип напряжения
OFF II: Управляющий сигнал - тип электрического тока
4 Настройка типа сигнала обратной связи по положению клапана ON IO: Сигнал обратной связи о положении клапана - тип электрического тока
OFF UO: Сигнал обратной связи о положении клапана - тип напряжения
5 Настройка рабочего режима ON FM Когда управляющий сигнал увеличивается, приводной вал выдвигается и
вращается, а когда управляющий сигнал уменьшается, приводной шпиндель
вдавливается и вращается
OFF ZM При увеличении управляющего сигнала приводной вал вдавливается и
вращается, а приводной шпиндель выдвигается и вращается при уменьшении
управляющего сигнала
6 Настройка режима отключения сигнала ON XX
1) Когда тип управляющего сигнала установлен на тип напряжения, если
сигнальная линия в это время отключена, внутри драйвера автоматически
будет подан максимальный управляющий сигнал;
2) Когда тип управляющего сигнала установлен на текущий тип, если
сигнальная линия в это время отключена, внутри драйвера автоматически
будет подан минимальный управляющий сигнал
OFF SX
Когда тип управляющего сигнала установлен на тип напряжения или тип тока, если
сигнальная линия в это время отключена, внутри драйвера автоматически будет
подаваться минимальный управляющий сигнал
7 Настройка чувствительности ON GJ Высокая чувствительность управляющего сигнала≤ 1.5%
OFF DJ Стандартная чувствительность управляющего сигнала≤ 2%
Документация
Сертификаты
Купить в 1 клик
Описание
Характеристики
Документация
Сертификаты
Описание

Электропривод E-DRIVE-TL 220V для клапанов TL-2V,TL-3V, TAFLINE, до +150ºС, 3х позиционный

Технические параметры

Номинальное выходное
усилие
1000N
1500N
1800N
3000N
Режим работы Способ регулировки
прямого хода
Фактическое выходное
усилие
1200N
1500~1700N
2000N
3300N
Рабочее напряжение 24VAC
Потребляемая мощность 15VA
15VA
15VA
15VA
Входное сопротивление напряжения 100K
Двигатель Синхронный двигатель
переменного тока с постоянным магнитом
Текущее входное сопротивление 0.50K
Максимальный ход 22mm
22mm
42mm
42mm
Требования к выходной нагрузке по
напряжению
1K
Скорость бега 3 s/mm (50Hz)
3 s/mm (50Hz)
3.2 s/mm (50Hz)
3.2 s/mm (50Hz)
Требования к выходной нагрузке по
току
0.5K
Температура и влажность
окружающей среды
-10~50
≤95% RH (40)
Верхний и нижний пределы
диапазона мертвой зоны
≤2.5%
Уровень защиты шасси IP54 Двунаправленная чувствительность высокая≤1.5%
низкая≤2%
Сигналы управления и
обратной связи
0(2)~10VDC
0(4)~20mA
Адаптироваться к диаметрам
клапана
DN15-DN40
DN50-DN80
DN50-DN100
DN125-DN200


 Функция переключения набора кода:

S2 Код Функция Описание функции заданного значения
1 Настройка начальной точки сигнала обратной связи по управлению / положению клапана ON 20%: Начальная точка сигнала обратной связи по положению управления/клапана
равна 20% (применимо к сигналу обратной связи по положению
управления/клапана 4~20 мА или 2 ~ 10 В постоянного тока)
OFF 0: Начальная точка сигнала обратной связи управления/положения клапана равна
0 (применимо к сигналу обратной связи управления/положения клапана 0 ~20 мА
или 0 ~10 В постоянного тока)
2 Настройка типа управляющего сигнала ON II: Управляющий сигнал - тип электрического тока
OFF UI: Управляющий сигнал - тип напряжения
3 Настройка типа управляющего сигнала ON UI: Управляющий сигнал - тип напряжения
OFF II: Управляющий сигнал - тип электрического тока
4 Настройка типа сигнала обратной связи по положению клапана ON IO: Сигнал обратной связи о положении клапана - тип электрического тока
OFF UO: Сигнал обратной связи о положении клапана - тип напряжения
5 Настройка рабочего режима ON FM Когда управляющий сигнал увеличивается, приводной вал выдвигается и
вращается, а когда управляющий сигнал уменьшается, приводной шпиндель
вдавливается и вращается
OFF ZM При увеличении управляющего сигнала приводной вал вдавливается и
вращается, а приводной шпиндель выдвигается и вращается при уменьшении
управляющего сигнала
6 Настройка режима отключения сигнала ON XX
1) Когда тип управляющего сигнала установлен на тип напряжения, если
сигнальная линия в это время отключена, внутри драйвера автоматически
будет подан максимальный управляющий сигнал;
2) Когда тип управляющего сигнала установлен на текущий тип, если
сигнальная линия в это время отключена, внутри драйвера автоматически
будет подан минимальный управляющий сигнал
OFF SX
Когда тип управляющего сигнала установлен на тип напряжения или тип тока, если
сигнальная линия в это время отключена, внутри драйвера автоматически будет
подаваться минимальный управляющий сигнал
7 Настройка чувствительности ON GJ Высокая чувствительность управляющего сигнала≤ 1.5%
OFF DJ Стандартная чувствительность управляющего сигнала≤ 2%
Характеристики
DN
50-80
PN
16
Диапазон температур
'-20°C~150°C
Напряжение В
220V
t окр. среды,°C
'-10 / +50
Скорость бега
3 s/mm (50Hz)
Максимальный ход
22 ~ 42 mm
Потребляемая мощность
7.5 VA
Документация
Сертификаты
