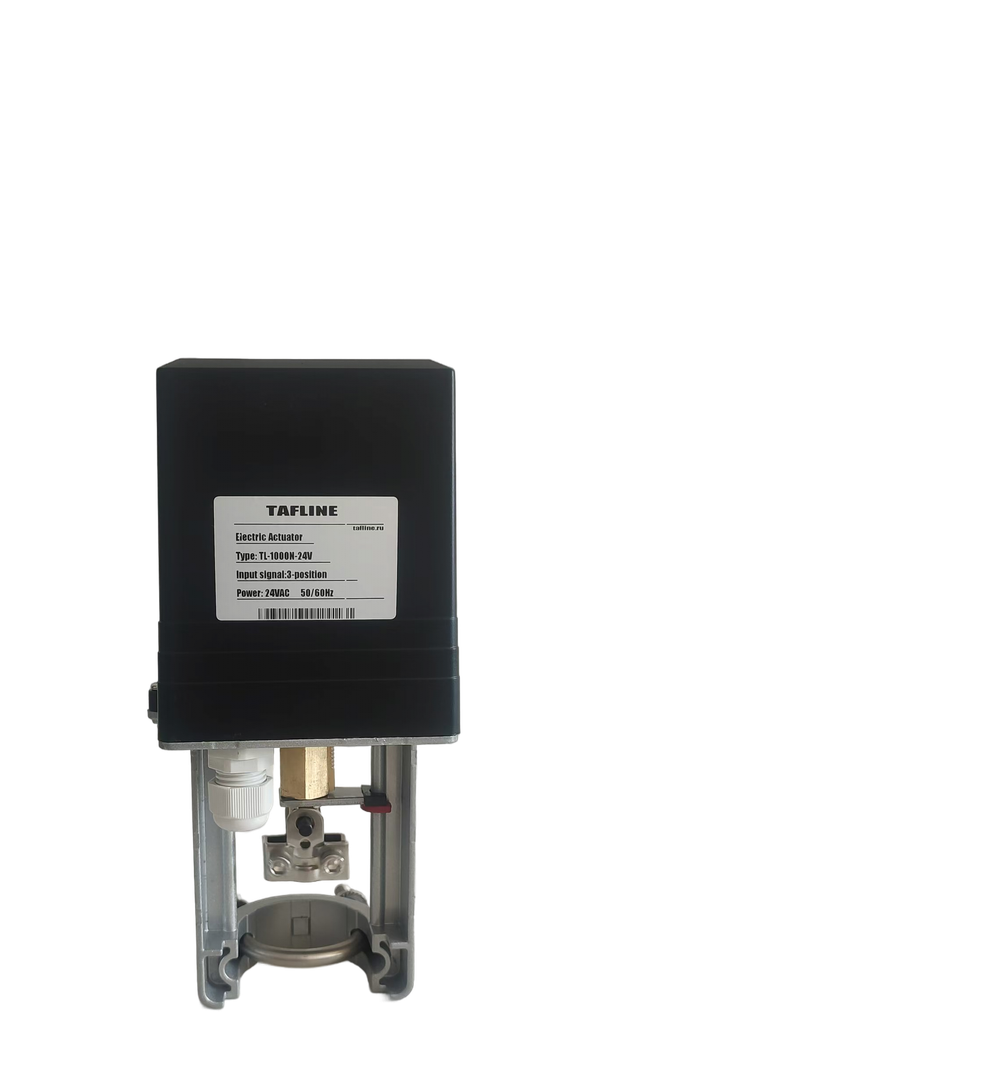

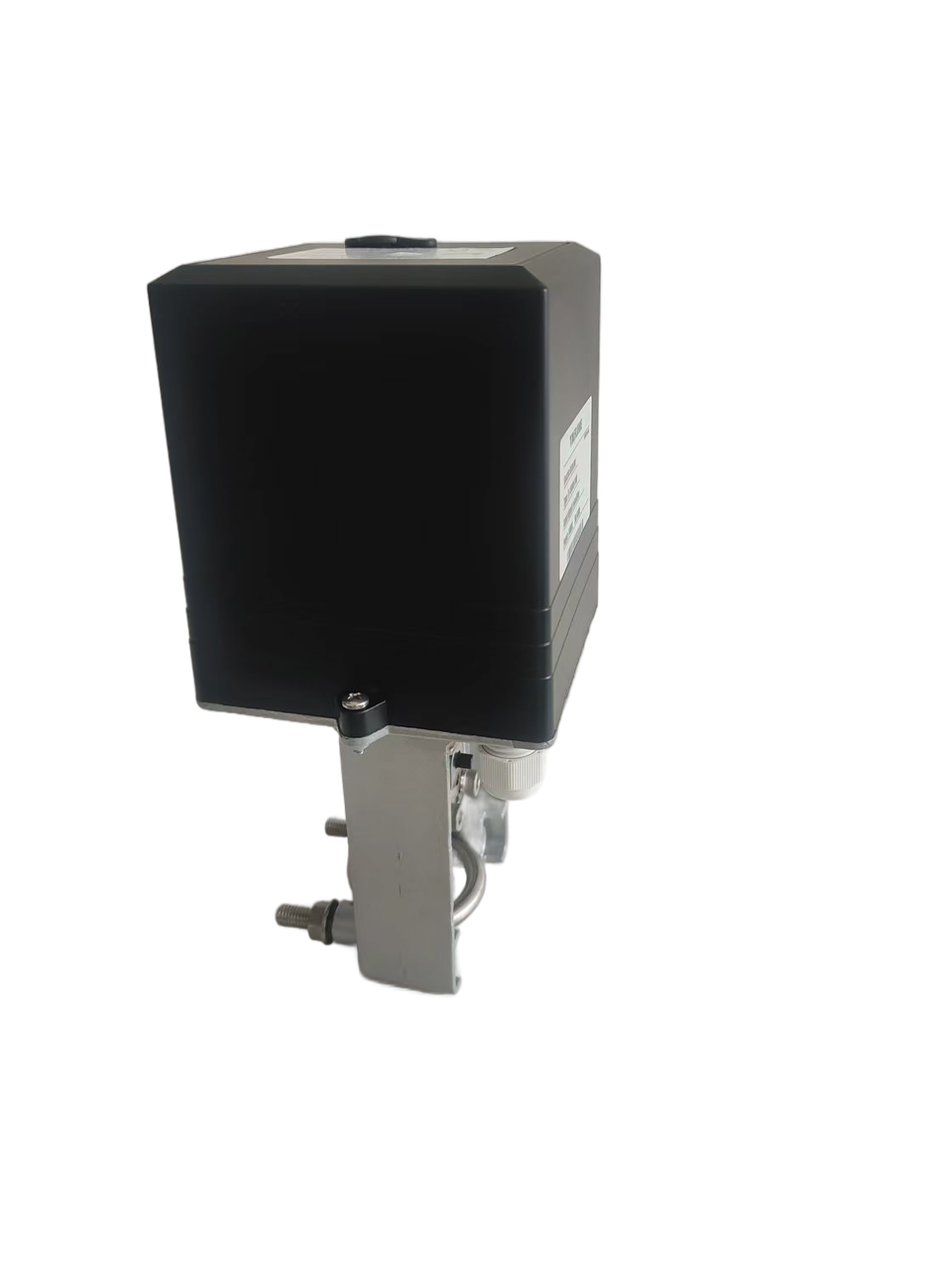

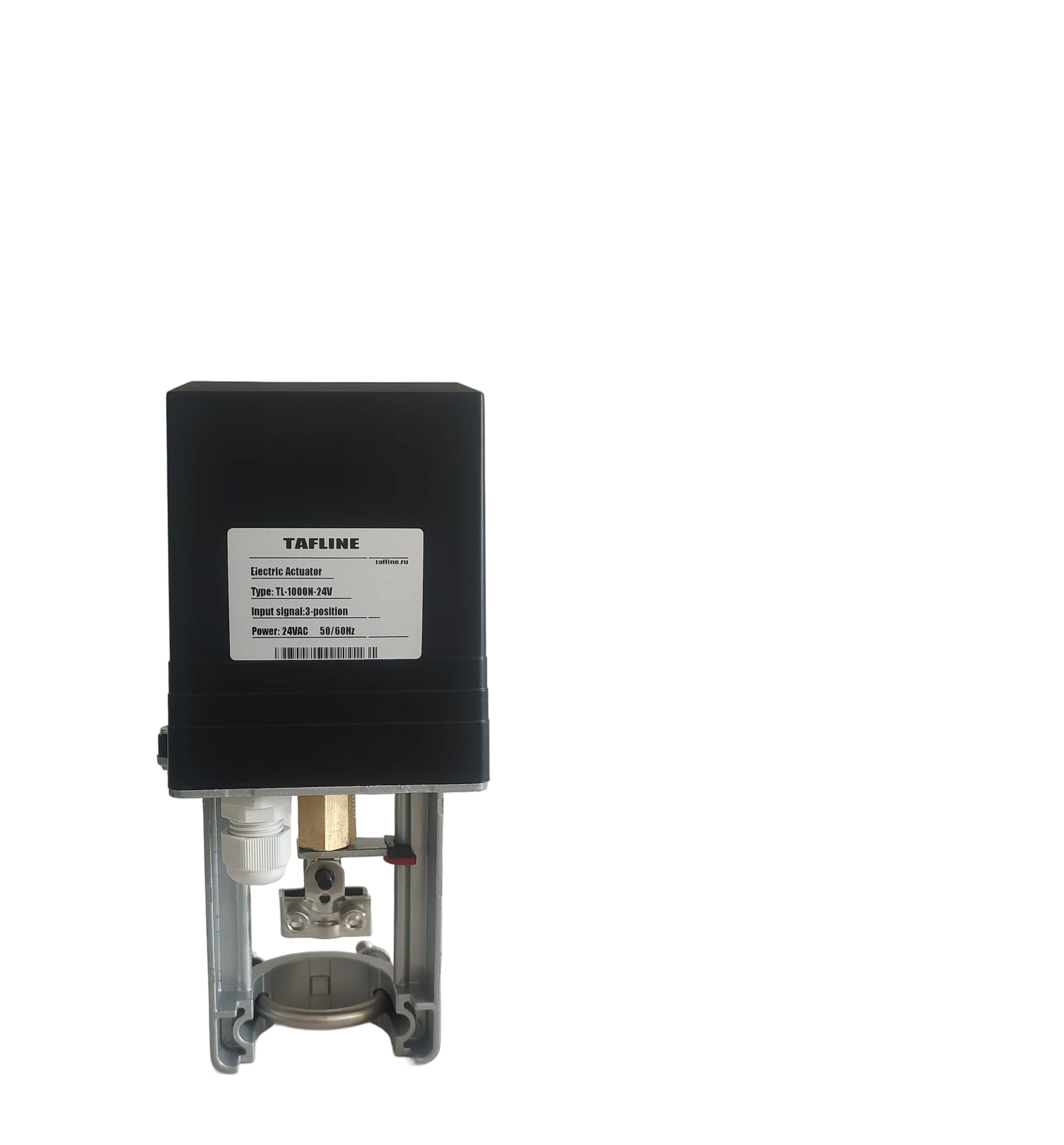

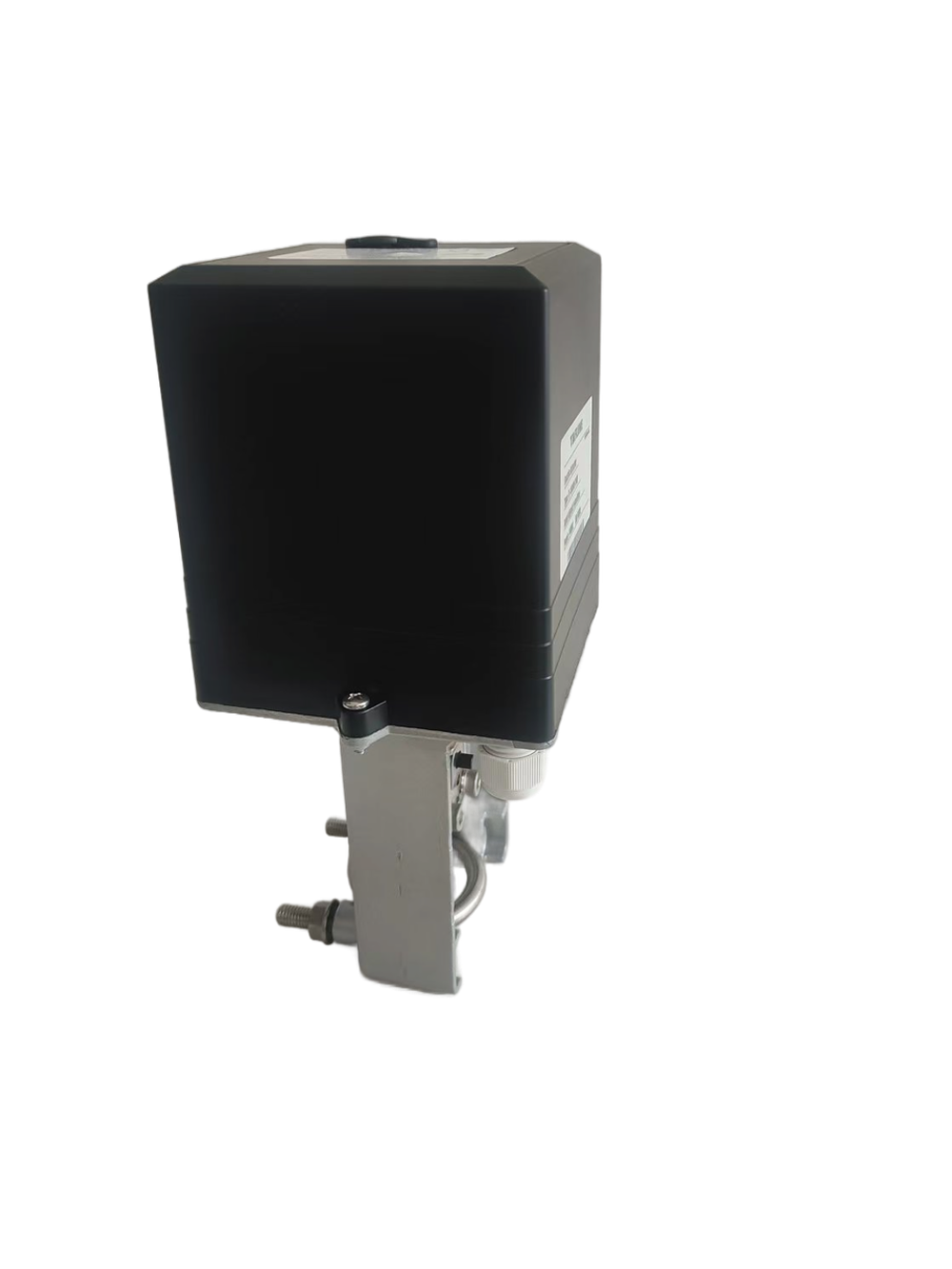

Электропривод E-DRIVE-TL 24V для клапанов TL-2V,TL-3V, до +150ºС, аналоговый
Технические параметры:
| Номинальное выходное усилие | 1000N 1500N 1800N 3000N | Режим работы | Способ регулировки прямого хода |
| Фактическое выходное усилие | 1200N 1500~1700N 2000N 3300N | Рабочее напряжение | 24VAC |
| Потребляемая мощность | 15VA 15VA 15VA 15VA | Входное сопротивление напряжения | >100K |
| Двигатель | Синхронный двигатель переменного тока с постоянным магнитом | Текущее входное сопротивление | <0.50K |
| Максимальный ход | 22mm 22mm 42mm 42mm | Требования к выходной нагрузке по напряжению | >1K |
| Скорость бега | 3 s/mm (50Hz) 3 s/mm (50Hz) 3.2 s/mm (50Hz) 3.2 s/mm (50Hz) | Требования к выходной нагрузке по току | <0.5K |
| Температура и влажность окружающей среды | -10~50℃ ≤95% RH (40℃) | Верхний и нижний пределы диапазона мертвой зоны | ≤2.5% |
| Уровень защиты шасси | IP54 | Двунаправленная чувствительность | высокая≤1.5% низкая≤2% |
| Сигналы управления и обратной связи | 0(2)~10VDC 0(4)~20mA | Адаптироваться к диаметрам клапана | DN15-DN40 DN50-DN80 DN50-DN100 DN125-DN200 |
Функция переключения набора кода:
| S2 Код | Функция | Описание функции заданного значения | |
| 1 | Настройка начальной точки сигнала обратной связи по управлению / положению клапана | ON | 20%: Начальная точка сигнала обратной связи по положению управления/клапана равна 20% (применимо к сигналу обратной связи по положению управления/клапана 4~20 мА или 2 ~ 10 В постоянного тока) |
| OFF | 0: Начальная точка сигнала обратной связи управления/положения клапана равна 0 (применимо к сигналу обратной связи управления/положения клапана 0 ~20 мА или 0 ~10 В постоянного тока) | ||
| 2 | Настройка типа управляющего сигнала | ON | II: Управляющий сигнал - тип электрического тока |
| OFF | UI: Управляющий сигнал - тип напряжения | ||
| 3 | Настройка типа управляющего сигнала | ON | UI: Управляющий сигнал - тип напряжения |
| OFF | II: Управляющий сигнал - тип электрического тока | ||
| 4 | Настройка типа сигнала обратной связи по положению клапана | ON | IO: Сигнал обратной связи о положении клапана - тип электрического тока |
| OFF | UO: Сигнал обратной связи о положении клапана - тип напряжения | ||
| 5 | Настройка рабочего режима | ON | FM Когда управляющий сигнал увеличивается, приводной вал выдвигается и вращается, а когда управляющий сигнал уменьшается, приводной шпиндель вдавливается и вращается |
| OFF | ZM При увеличении управляющего сигнала приводной вал вдавливается и вращается, а приводной шпиндель выдвигается и вращается при уменьшении управляющего сигнала | ||
| 6 | Настройка режима отключения сигнала | ON | XX 1) Когда тип управляющего сигнала установлен на тип напряжения, если сигнальная линия в это время отключена, внутри драйвера автоматически будет подан максимальный управляющий сигнал; 2) Когда тип управляющего сигнала установлен на текущий тип, если сигнальная линия в это время отключена, внутри драйвера автоматически будет подан минимальный управляющий сигнал |
| OFF | SX Когда тип управляющего сигнала установлен на тип напряжения или тип тока, если сигнальная линия в это время отключена, внутри драйвера автоматически будет подаваться минимальный управляющий сигнал | ||
| 7 | Настройка чувствительности | ON | GJ Высокая чувствительность управляющего сигнала≤ 1.5% |
| OFF | DJ Стандартная чувствительность управляющего сигнала≤ 2% | ||
Характеристики
DN
15-40
PN
16
Диапазон температур
-20°C~150°C
Напряжение В
24V
t окр. среды,°C
-10/+50
Скорость бега
3 s/mm (50Hz)
Максимальный ход
22 ~ 42 mm
Потребляемая мощность
7.5 VA
Тип электропривода
Аналоговый
